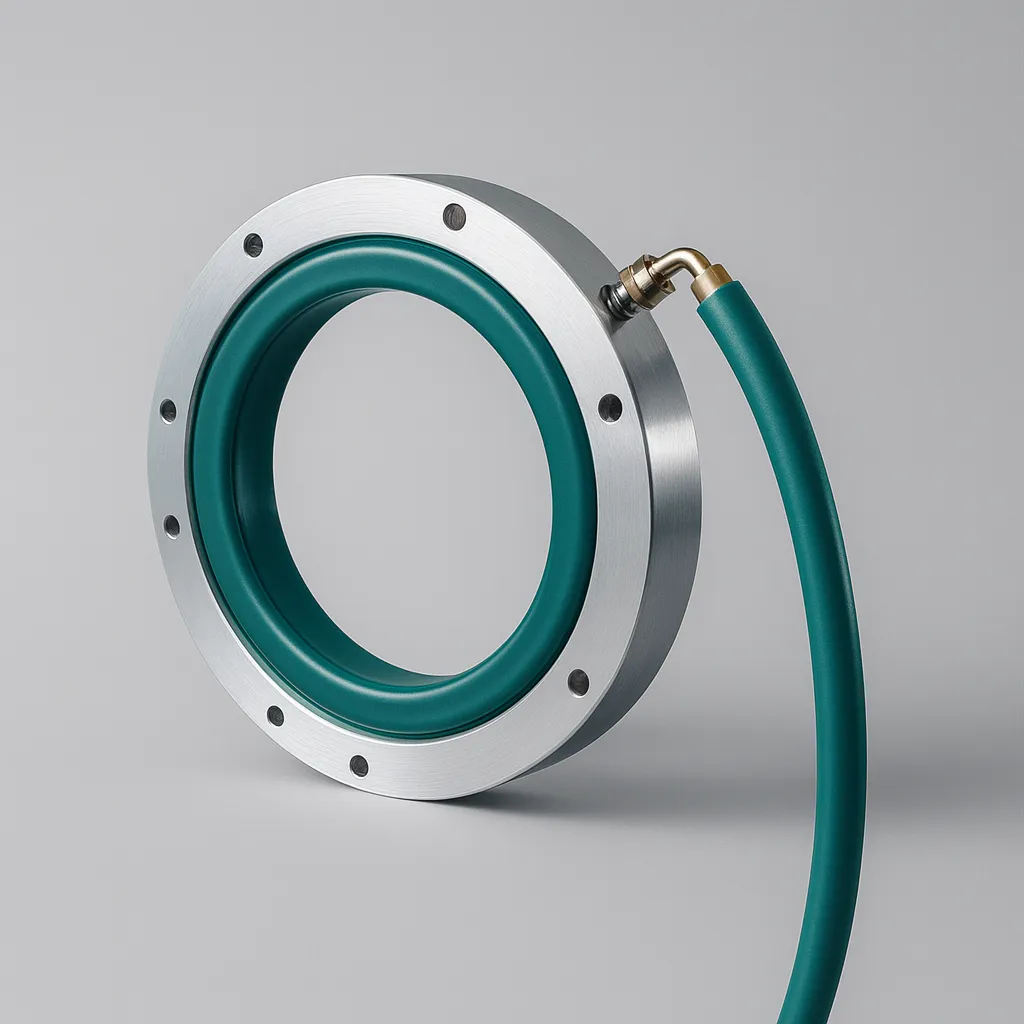

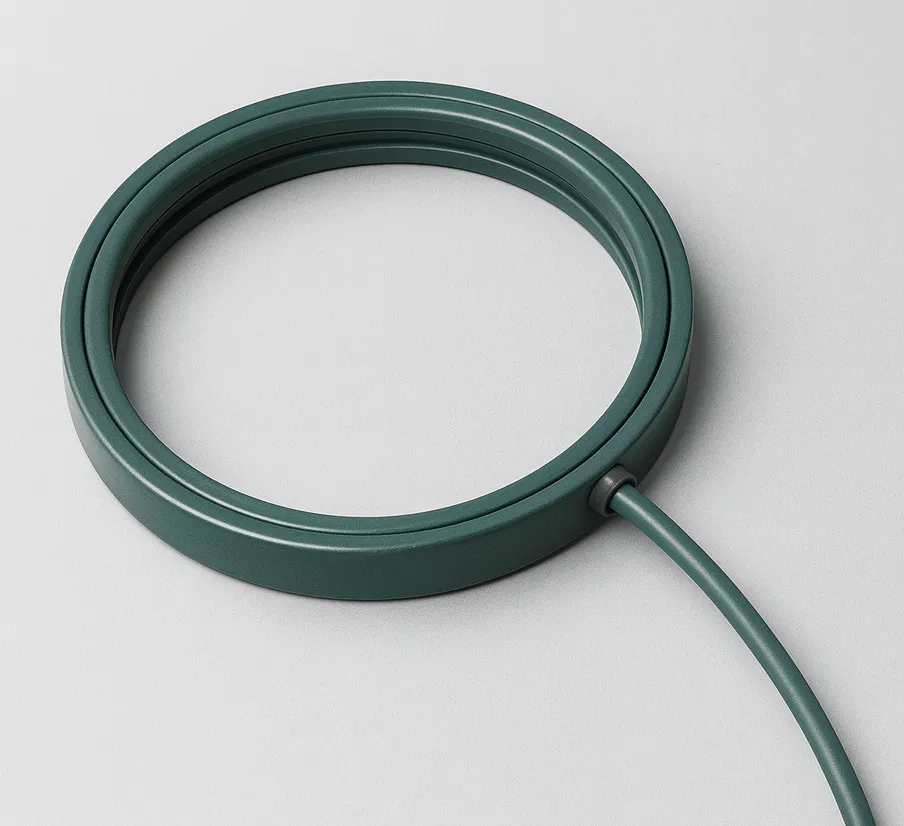

Junta Hinchable de Silicona TIXAN'AIR®
Juntas neumáticas que sellan por inflado y liberan al deshincharse. Estanqueidad controlada entre elementos móviles con expansión de hasta 25 mm. Desde piezas unitarias hasta grandes series.
La estanqueidad entre piezas con movimiento relativo es uno de los problemas más difíciles de resolver con juntas convencionales. Cuando una puerta, compuerta, eje o panel necesita moverse libremente durante la operación y sellar herméticamente en posición cerrada, se requiere una junta que pueda retraerse y expandirse a voluntad. Eso es exactamente lo que hace una junta hinchable TIXAN'AIR®.
El principio es simple: en reposo, la junta está retraída dentro de su ranura y permite el movimiento libre del elemento móvil. Al inyectar un fluido de inflado (aire, agua, nitrógeno u otro gas inerte), la junta se expande contra la superficie opuesta creando un sellado hermético y bloqueando el elemento en posición. El sistema es compatible con automatismos de lógica binaria y admite estados intermedios de presión.
Las juntas TIXAN'AIR® se fabrican a partir de perfiles extruidos en silicona de altas propiedades mecánicas, unidos mediante soldadura específica que evita concentración de tensiones en la interfaz. Los extremos se cierran sobre sí mismos formando un anillo, o se taponan para configuraciones lineales. Cada junta incluye cono de sobremoldeo para la válvula de inflado y se entrega lista para montaje.
¿Junta hinchable o junta estática?
Si tu aplicación no requiere movimiento entre las piezas a sellar, una junta convencional será más sencilla y económica. La junta hinchable se justifica cuando necesitas liberar y bloquear alternativamente, cuando el GAP entre superficies es variable, o cuando la fuerza de cierre debe controlarse con precisión. Si buscas sellado estático, consulta nuestras juntas de silicona convencionales.
Cómo funciona una junta hinchable
En reposo (retraída)
La junta permanece alojada dentro de la ranura, sin contacto con la superficie opuesta. El elemento móvil se desplaza libremente. Por seguridad, la junta siempre se monta ligeramente retraída respecto al borde de la ranura.
En trabajo (expandida)
Al inyectar el fluido de inflado a la presión de servicio, la junta se expande contra la superficie opuesta. La geometría del perfil y la elasticidad del material garantizan un contacto uniforme. El resultado es doble: estanqueidad entre interior y exterior del sistema, y bloqueo mecánico del elemento móvil.
- Funcionamiento binario compatible con automatismos (inflado/desinflado)
- Estados intermedios de presión para control graduado de fuerza de sellado
- Elevado número de ciclos gracias a la geometría optimizada del perfil
- Expansión de hasta 25 mm según diseño del perfil
- Facilidad de montaje e integración en sistemas existentes
Fluidos de inflado compatibles
Tipos de expansión
Cada perfil TIXAN'AIR® puede trabajar en tres direcciones de expansión según cómo se monte en la ranura. La dirección de expansión determina la orientación de la fuerza de sellado respecto al eje de la junta.
Expansión axial (E.A.)
La junta se expande en la dirección perpendicular al plano de montaje. Sellado contra una superficie frontal paralela a la base de la ranura.
Radio mín.: R1
Expansión radial externa (E.R.E.)
La junta se expande hacia fuera del eje de curvatura. La junta está montada en el diámetro interior y sella contra una superficie cilíndrica exterior.
Radio mín.: R3
Expansión radial interna (E.R.I.)
La junta se expande hacia el eje de curvatura. La junta está montada en el diámetro exterior y sella contra una superficie cilíndrica interior (un eje, un tubo).
Radio mín.: R2
Para asegurar la máxima eficiencia, se debe respetar el radio mínimo de curvatura indicado en cada perfil según la dirección de expansión seleccionada.
Perfiles TIXAN'AIR® disponibles
Perfil HP — Alta Presión, Pequeño Desarrollo
Se utiliza cuando se necesita una presión de sellado elevada con una expansión reducida. Perfiles compactos con sección de 6,3×5 mm hasta 26×19 mm.
Sellados de alta presión donde el GAP entre superficies es pequeño, cierres herméticos de precisión, equipos con tolerancias ajustadas.
| Referencia | N.° | L (mm) | H (mm) | L1 (mm) | H1 (mm) | Exp. máx. (mm) | P servicio (bar) | R1 axial | R2 rad. int. | R3 rad. ext. |
|---|---|---|---|---|---|---|---|---|---|---|
| HP 6,3×5 | 5101 | 6,3 | 5 | 7,3 | 6 | 1 | 1 | 20 | 10 | 10 |
| HP 14×10 | 5027 | 14 | 10 | 15 | 11 | 3 | 2 | 50 | 37,5 | 37,5 |
| HP 16×12 | 5075 | 16 | 12 | 17 | 13 | 3 | 2 | 50 | 37,5 | 37,5 |
| HP 16×14 | 5028 | 16 | 14 | 17 | 15 | 4 | 2 | 50 | 37,5 | 37,5 |
| HP 16×14S | 5057 | 16 | 14 | 17 | 15 | 4 | 3 | 37,5 | 37,5 | 37,5 |
| HP 16×18 | 5064 | 16 | 18 | 17 | 19 | 4 | 3 | 80 | 80 | 80 |
| HP 19×11 | 5030 | 19 | 11 | 20 | 12 | 3 | 3 | 85 | 50 | 50 |
| HP 20×20 | 5032 | 20 | 20 | 21 | 21 | 4 | 3 | 50 | 50 | 50 |
| HP 22×16 | 5029 | 22 | 16 | 23 | 17 | 4 | 3 | 50 | 50 | 50 |
| HP 26×19 | 5031 | 26 | 19 | 27 | 20 | 5 | 3 | 50 | 50 | 50 |
| HP 26×19S | 5066 | 26 | 19 | 27 | 20 | 5 | 3 | 85 | 80 | 80 |
L / H: dimensiones de la sección del perfil. L1 / H1: dimensiones de la ranura recomendada.
R1, R2, R3: radios mínimos de curvatura (mm) para cada dirección de expansión.
Los valores son orientativos. Otros modelos disponibles bajo solicitud.
Perfil VV — Volumen Variable
Perfil con capacidad de expansión elevada y baja presión de servicio. La geometría de volumen variable permite cubrir GAPs grandes con una fuerza de sellado controlada.
Aplicaciones donde el GAP entre superficies es grande o variable, sellados de puertas y compuertas de gran dimensión, sistemas con tolerancias amplias.
| Referencia | N.° | L (mm) | A (mm) | L1 (mm) | H1 (mm) | Exp. máx. (mm) | P servicio (bar) | R1 axial | R2 rad. int. | R3 rad. ext. |
|---|---|---|---|---|---|---|---|---|---|---|
| VV 14×10 | 5035 | 14 | 10 | 15 | 11 | 7 | 1 | 80 | 60 | 0 |
| VV 16×17 | 5037 | 16 | 17 | 17 | 18 | 14 | 1 | 90 | 100 | 90 |
| VV 18×15,5 | 5039 | 18 | 15,5 | 19 | 16,5 | 10 | 1 | 80 | 70 | 60 |
| VV 24×20 | 5040 | 24 | 20 | 25 | 21 | 12 | 1,5 | 120 | 90 | 80 |
| VV 32×32 | 5089 | 32 | 32 | 33 | 33 | 20 | 1,5 | 150 | 100 | 100 |
| VV 22×13 | 5162 | 22 | 13 | 23 | 14 | 7 | 1,5 | 100 | 50 | 50 |
| VV 34×25 | 5192 | 34 | 25 | 35 | 26 | 10 | 1,5 | 150 | 100 | 100 |
A: altura de la sección del perfil.
Los valores son orientativos. Otros modelos disponibles bajo solicitud.
Perfil TGD — Baja Presión, Muy Gran Desarrollo
Diseñado para cubrir GAPs muy grandes con presión de servicio baja. El perfil TGD ofrece la máxima capacidad de expansión de la gama, con secciones de hasta 34×28 mm y expansiones de hasta 20 mm.
Puertas de cámaras estancas, compuertas de gran tamaño, sistemas donde la distancia entre la junta y la superficie opuesta es elevada, sellados perimetrales de grandes equipos.
| Referencia | N.° | L (mm) | A (mm) | L1 (mm) | H1 (mm) | Exp. máx. (mm) | P servicio (mbar) | R1 axial | R2 rad. int. | R3 rad. ext. |
|---|---|---|---|---|---|---|---|---|---|---|
| TGD 16×14 | 5001 | 16 | 14 | 17 | 15 | 6 | 1,5 | 37,5 | 37,5 | 37,5 |
| TGD 16×16 | 5004 | 16 | 16 | 17 | 17 | 3 | 2 | 50 | 50 | 50 |
| TGD 16×20 | 5005 | 16 | 20 | 17 | 21 | 5 | 2 | 50 | 50 | 50 |
| TGD 20×25 | 5011 | 20 | 25 | 21 | 26 | 12 | 2 | 50 | 50 | 80 |
| TGD 20×32 | 5013 | 20 | 32 | 21 | 33 | 10 | 3 | 75 | 75 | 100 |
| TGD 22×20 | 5065 | 22 | 20 | 23 | 21 | 6 | 5 | 75 | 75 | 75 |
| TGD 25×30 | 5016 | 25 | 30 | 26 | 31 | 6 | 5 | 50 | 50 | 50 |
| TGD 30×40 | 5023 | 30 | 40 | 31 | 41 | 20 | 5 | 100 | 150 | 150 |
| TGD 34×28 | 5019 | 34 | 28 | 35 | 29 | 15 | 4 | 150 | 80 | 100 |
Presión de servicio en mbar (millibar) para este tipo de perfil.
Los valores son orientativos. Otros modelos disponibles bajo solicitud.
Perfil BP — Baja Presión
Perfiles de gran sección para baja presión y montaje mecánico. Las dimensiones generosas permiten una superficie de contacto amplia y una expansión muy elevada.
Montajes mecánicos donde la fijación se realiza por válvulas o gripsters, grandes puertas y compuertas, sellados donde se necesita gran superficie de contacto.
| Referencia | N.° | L (mm) | H (mm) | L1 (mm) | H1 (mm) | Exp. máx. (mm) | P servicio (bar) | R1 axial | R2 rad. int. | R3 rad. ext. |
|---|---|---|---|---|---|---|---|---|---|---|
| BP 30×20 | 5056 | 30 | 20 | 31 | 21 | 8 | 1,5 | 100 | 80 | 70 |
| BP 60×35,5 | 5105 | 60 | 35,5 | 61 | 36,5 | 15 | 1,5 | 170 | 100 | 80 |
| BP 40×30 | 5122 | 40 | 30 | 41 | 31 | 10 | 1,5 | 150 | 80 | 70 |
Los perfiles BP se adaptan especialmente a montaje mediante fijación mecánica (válvulas, gripsters).
Los valores son orientativos. Otros modelos disponibles bajo solicitud.
Se utiliza cuando se necesita una presión de sellado elevada con una expansión reducida. Perfiles compactos con sección de 6,3×5 mm hasta 26×19 mm.
Sellados de alta presión donde el GAP entre superficies es pequeño, cierres herméticos de precisión, equipos con tolerancias ajustadas.
| Referencia | N.° | L (mm) | H (mm) | L1 (mm) | H1 (mm) | Exp. máx. (mm) | P servicio (bar) | R1 axial | R2 rad. int. | R3 rad. ext. |
|---|---|---|---|---|---|---|---|---|---|---|
| HP 6,3×5 | 5101 | 6,3 | 5 | 7,3 | 6 | 1 | 1 | 20 | 10 | 10 |
| HP 14×10 | 5027 | 14 | 10 | 15 | 11 | 3 | 2 | 50 | 37,5 | 37,5 |
| HP 16×12 | 5075 | 16 | 12 | 17 | 13 | 3 | 2 | 50 | 37,5 | 37,5 |
| HP 16×14 | 5028 | 16 | 14 | 17 | 15 | 4 | 2 | 50 | 37,5 | 37,5 |
| HP 16×14S | 5057 | 16 | 14 | 17 | 15 | 4 | 3 | 37,5 | 37,5 | 37,5 |
| HP 16×18 | 5064 | 16 | 18 | 17 | 19 | 4 | 3 | 80 | 80 | 80 |
| HP 19×11 | 5030 | 19 | 11 | 20 | 12 | 3 | 3 | 85 | 50 | 50 |
| HP 20×20 | 5032 | 20 | 20 | 21 | 21 | 4 | 3 | 50 | 50 | 50 |
| HP 22×16 | 5029 | 22 | 16 | 23 | 17 | 4 | 3 | 50 | 50 | 50 |
| HP 26×19 | 5031 | 26 | 19 | 27 | 20 | 5 | 3 | 50 | 50 | 50 |
| HP 26×19S | 5066 | 26 | 19 | 27 | 20 | 5 | 3 | 85 | 80 | 80 |
L / H: dimensiones de la sección del perfil. L1 / H1: dimensiones de la ranura recomendada.
R1, R2, R3: radios mínimos de curvatura (mm) para cada dirección de expansión.
Los valores son orientativos. Otros modelos disponibles bajo solicitud.
Perfil con capacidad de expansión elevada y baja presión de servicio. La geometría de volumen variable permite cubrir GAPs grandes con una fuerza de sellado controlada.
Aplicaciones donde el GAP entre superficies es grande o variable, sellados de puertas y compuertas de gran dimensión, sistemas con tolerancias amplias.
| Referencia | N.° | L (mm) | A (mm) | L1 (mm) | H1 (mm) | Exp. máx. (mm) | P servicio (bar) | R1 axial | R2 rad. int. | R3 rad. ext. |
|---|---|---|---|---|---|---|---|---|---|---|
| VV 14×10 | 5035 | 14 | 10 | 15 | 11 | 7 | 1 | 80 | 60 | 0 |
| VV 16×17 | 5037 | 16 | 17 | 17 | 18 | 14 | 1 | 90 | 100 | 90 |
| VV 18×15,5 | 5039 | 18 | 15,5 | 19 | 16,5 | 10 | 1 | 80 | 70 | 60 |
| VV 24×20 | 5040 | 24 | 20 | 25 | 21 | 12 | 1,5 | 120 | 90 | 80 |
| VV 32×32 | 5089 | 32 | 32 | 33 | 33 | 20 | 1,5 | 150 | 100 | 100 |
| VV 22×13 | 5162 | 22 | 13 | 23 | 14 | 7 | 1,5 | 100 | 50 | 50 |
| VV 34×25 | 5192 | 34 | 25 | 35 | 26 | 10 | 1,5 | 150 | 100 | 100 |
A: altura de la sección del perfil.
Los valores son orientativos. Otros modelos disponibles bajo solicitud.
Diseñado para cubrir GAPs muy grandes con presión de servicio baja. El perfil TGD ofrece la máxima capacidad de expansión de la gama, con secciones de hasta 34×28 mm y expansiones de hasta 20 mm.
Puertas de cámaras estancas, compuertas de gran tamaño, sistemas donde la distancia entre la junta y la superficie opuesta es elevada, sellados perimetrales de grandes equipos.
| Referencia | N.° | L (mm) | A (mm) | L1 (mm) | H1 (mm) | Exp. máx. (mm) | P servicio (mbar) | R1 axial | R2 rad. int. | R3 rad. ext. |
|---|---|---|---|---|---|---|---|---|---|---|
| TGD 16×14 | 5001 | 16 | 14 | 17 | 15 | 6 | 1,5 | 37,5 | 37,5 | 37,5 |
| TGD 16×16 | 5004 | 16 | 16 | 17 | 17 | 3 | 2 | 50 | 50 | 50 |
| TGD 16×20 | 5005 | 16 | 20 | 17 | 21 | 5 | 2 | 50 | 50 | 50 |
| TGD 20×25 | 5011 | 20 | 25 | 21 | 26 | 12 | 2 | 50 | 50 | 80 |
| TGD 20×32 | 5013 | 20 | 32 | 21 | 33 | 10 | 3 | 75 | 75 | 100 |
| TGD 22×20 | 5065 | 22 | 20 | 23 | 21 | 6 | 5 | 75 | 75 | 75 |
| TGD 25×30 | 5016 | 25 | 30 | 26 | 31 | 6 | 5 | 50 | 50 | 50 |
| TGD 30×40 | 5023 | 30 | 40 | 31 | 41 | 20 | 5 | 100 | 150 | 150 |
| TGD 34×28 | 5019 | 34 | 28 | 35 | 29 | 15 | 4 | 150 | 80 | 100 |
Presión de servicio en mbar (millibar) para este tipo de perfil.
Los valores son orientativos. Otros modelos disponibles bajo solicitud.
Perfiles de gran sección para baja presión y montaje mecánico. Las dimensiones generosas permiten una superficie de contacto amplia y una expansión muy elevada.
Montajes mecánicos donde la fijación se realiza por válvulas o gripsters, grandes puertas y compuertas, sellados donde se necesita gran superficie de contacto.
| Referencia | N.° | L (mm) | H (mm) | L1 (mm) | H1 (mm) | Exp. máx. (mm) | P servicio (bar) | R1 axial | R2 rad. int. | R3 rad. ext. |
|---|---|---|---|---|---|---|---|---|---|---|
| BP 30×20 | 5056 | 30 | 20 | 31 | 21 | 8 | 1,5 | 100 | 80 | 70 |
| BP 60×35,5 | 5105 | 60 | 35,5 | 61 | 36,5 | 15 | 1,5 | 170 | 100 | 80 |
| BP 40×30 | 5122 | 40 | 30 | 41 | 31 | 10 | 1,5 | 150 | 80 | 70 |
Los perfiles BP se adaptan especialmente a montaje mediante fijación mecánica (válvulas, gripsters).
Los valores son orientativos. Otros modelos disponibles bajo solicitud.
Compuestos de silicona disponibles
Las juntas TIXAN'AIR® se fabrican en silicona de altas propiedades mecánicas. Se dispone de tres formulaciones con diferente dureza, optimizadas para maximizar la vida útil en ciclos repetidos de inflado/desinflado.
| Propiedad | EQ150 (50 Sh A) | EQ160 (60 Sh A) | EQ170 (70 Sh A) |
|---|---|---|---|
| Dureza Shore A (±5) | 50 | 60 | 70 |
| Resistencia a la tracción | 7,5 MPa | 8 MPa | 8 MPa |
| Elongación a la rotura | 400 % | 600 % | 500 % |
| Resistencia al desgarro | 35 kN/m | 40 kN/m | 35 kN/m |
| Densidad | 1,14 g/cm³ | 1,17 g/cm³ | 1,19 g/cm³ |
| Rango térmico | –60 a +200 °C | –60 a +200 °C | –60 a +200 °C |
Guía de selección
- EQ15050 Shore A
- Máxima flexibilidad. Cuando se necesita baja fuerza de inflado, sellado contra superficies irregulares o el sustrato no admite presión elevada.
- EQ16060 Shore A
- Equilibrio óptimo entre flexibilidad y resistencia mecánica. La opción por defecto para la mayoría de aplicaciones.
- EQ17070 Shore A
- Mayor rigidez y resistencia a la presión. Para presiones de servicio altas o cuando se requiere estabilidad dimensional superior.
Las tres formulaciones son silicona VMQ de altas prestaciones mecánicas con valores de desgarro de 35–40 kN/m, superiores a la silicona estándar. Formulaciones especiales (alimentaria, médica, ferroviaria EN 45545-2) disponibles bajo consulta.
Accesorios del sistema de inflado
Cada junta hinchable TIXAN'AIR® requiere componentes adicionales para su funcionamiento: conos de sobremoldeo para alojar la válvula, válvulas de inflado y elementos de fijación. Todos los componentes se suministran junto con la junta o bajo pedido independiente.
Conos de sobremoldeo
El cono de sobremoldeo es la pieza que conecta la válvula de inflado con el interior del perfil. Se sobremoldea directamente sobre la junta durante la fabricación, creando una unión hermética sin puntos débiles. La geometría del cono se selecciona según el diámetro de la válvula y el espacio disponible en la ranura.
| Referencia | Ø válvula (mm) | Ø grande (mm) | Ø pequeño (mm) | H (mm) | Ø válvula ranura (mm) | Ø grande ranura (mm) | Ø pequeño ranura (mm) | H ranura (mm) |
|---|---|---|---|---|---|---|---|---|
| 906/1 | 6 | 12 | 10 | 6 | 6,5 | 12 | 10 | 6 |
| 908/3 | 8 | 14 | 14 | 6 | 8,5 | 14 | 14 | 6 |
| 908/5 | 8 | 14 | 13 | 6 | 8,5 | 14 | 12 | 6 |
| 908/7 | 8 | 12 | 10 | 6 | 8,5 | 12 | 10 | 6 |
| 910/1 | 10 | 14 | 12 | 6 | 10,5 | 14 | 12 | 6 |
| 910/3 | 10 | 21 | 14 | 10 | 10,5 | 21 | 14 | 10 |
| 910/6 | 10 | 16 | 13 | 8 | 10,5 | 16 | 13 | 8 |
| 910/8 | 10 | 20 | 10 | 9 | 10,5 | 20 | 10 | 9 |
| 912/2 | 12 | 20 | 17 | 8 | 12,5 | 20 | 18 | 8 |
Las tolerancias del diámetro de válvula son (–0,2; 0) mm. El resto de cotas ±0,2 mm. Otros modelos disponibles bajo solicitud.
Válvulas de inflado
Válvulas en acero inoxidable o latón para la conexión del sistema neumático al interior de la junta. Se montan a través del cono de sobremoldeo. Disponibles en 5 configuraciones estándar para adaptarse a diferentes espacios de montaje y requisitos de conexión.

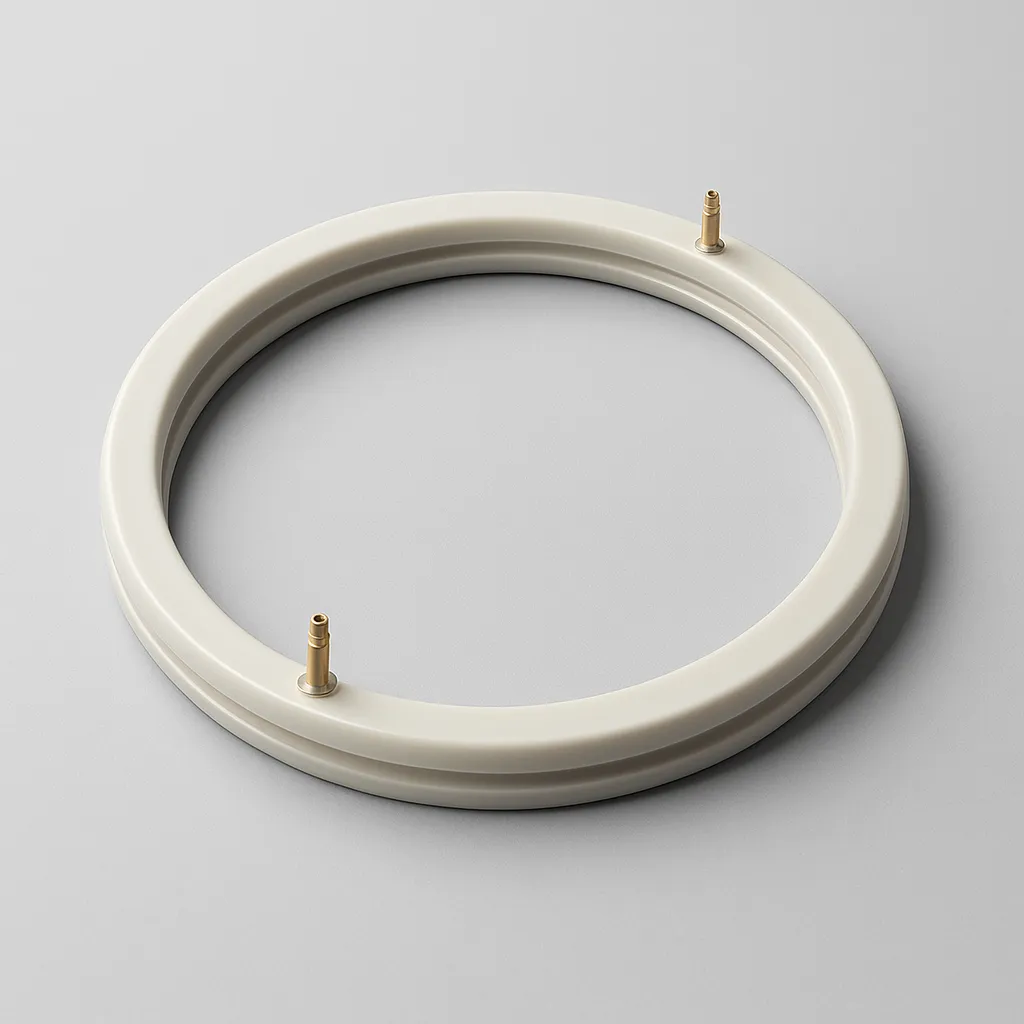

Pie de válvula M7,65×0,79 — Ø3 mm, compacta
Pie de válvula M8 — 50×6 mm, con extensión 20 mm
Pie de válvula M8 — 50×6 mm, con extensión 20 mm (variante)
Pie de válvula M8 — 60×3 mm, perfil bajo
Pie de válvula M8 — 60×3 mm, conexión 1/8 GAZ
Además de las definiciones estándar, se pueden fabricar racores específicos bajo pedido. No apretar en exceso la válvula: podría dañar el cono y provocar fugas.
Sistemas de fijación
Adhesivado
Con el adhesivo recomendado por Progress Silicones. Requiere limpieza previa de junta y ranura con alcohol o disolvente, y aplicación de imprimación si es necesario. Tiempo de secado: 12–24 horas a temperatura ambiente antes de operar.
Montaje mecánico
Mediante fijación por válvulas, gripsters u otros elementos mecánicos. Preferible cuando se requiere desmontaje periódico o cuando el adhesivado no es viable por el sustrato.
¿Qué perfil necesitas?
Selecciona según tu requisito principal. Para combinaciones de requisitos o perfiles no estándar, contacta con nuestro departamento técnico.
| Requisito | Perfil | Presión | Expansión |
|---|---|---|---|
| Alta presión de sellado, GAP pequeño (<5 mm) | HP | 1–3 bar | 1–5 mm |
| GAP grande y variable, baja fuerza de sellado | VV | 1–1,5 bar | 7–20 mm |
| GAP muy grande, presión de sellado baja | TGD | 1,5–5 mbar | 3–20 mm |
| Gran superficie de contacto, montaje mecánico | BP | 1,5 bar | 8–15 mm |
| Máxima expansión (hasta 25 mm) | TGD / VV | Variable | 12–20 mm |
| Sellado de precisión con tolerancias ajustadas | HP | 1–3 bar | 1–5 mm |
| Automatismo binario rápido | HP / VV | Variable | Variable |
Define tu junta hinchable en 4 pasos
El proceso de selección sigue la lógica del catálogo TIXAN'AIR®. Si no tienes claro algún paso, nuestro equipo técnico te ayuda a definir la solución.
Sectores de aplicación
Ferroviario
Sellado de puertas de acceso, compuertas entre vagones y sistemas de ventilación.
Médico
Juntas hinchables para equipos de diagnóstico, cámaras hiperbáricas y dispositivos de sujeción.
Agroalimentario
Sellado de compuertas en líneas de procesado, cámaras de envasado y autoclaves alimentarios.
Industrial
Silicona técnica para aplicaciones industriales generales: juntas de hornos, compuertas de máquinas y equipos de proceso.
Productos relacionados
Perfiles de silicona a medida
Perfiles extruidos según plano con formulaciones certificadas para cada sector industrial.

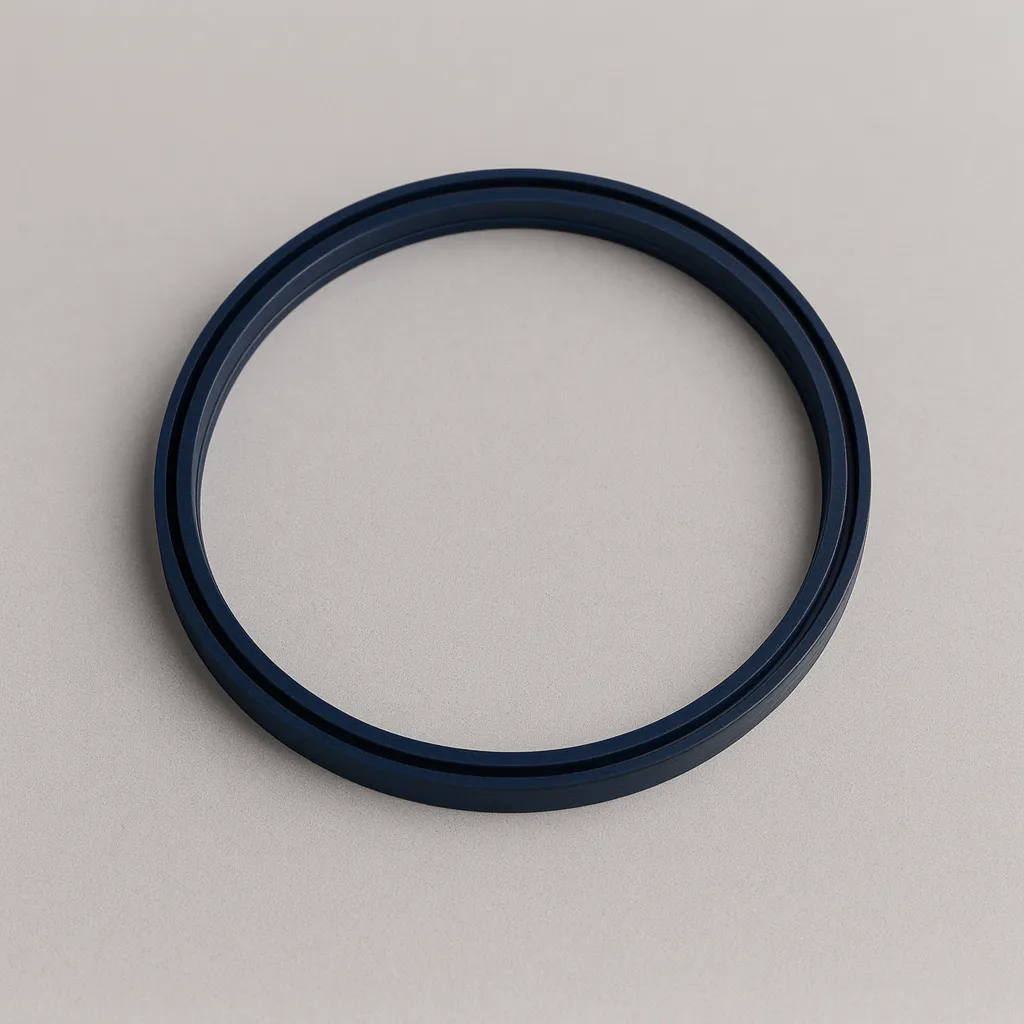

Juntas de silicona
Juntas tóricas, planas, vulcanizadas y especiales para sellados estáticos.
Piezas de silicona moldeadas
Piezas moldeadas por inyección LSR y compresión HCR según plano.
Perfiles en espuma de silicona
Perfiles celulares para sellados con baja fuerza de cierre.
¿Necesitas una junta hinchable TIXAN'AIR®?
Envíanos los datos de tu aplicación: presión de sellado requerida, GAP entre superficies, dirección de expansión, entorno de trabajo y tipo de montaje. Nuestro equipo técnico te orientará sobre el perfil, la dureza y los accesorios más adecuados.
Solicitar presupuesto
