Manta de Silicone Condutora
Manta de silicone carregada com carbono que combina a flexibilidade e resistência térmica do silicone com condutividade elétrica. Funciona como condutor de baixa intensidade e como proteção contra descargas eletrostáticas (ESD). Disponível em rolo para corte sob medida ou fornecimento de peças estampadas.
O silicone padrão é um excelente isolante elétrico — exatamente o que não se deseja quando o objetivo é dissipar cargas eletrostáticas ou fornecer uma via de condução. O silicone condutor resolve esse problema incorporando cargas de carbono na matriz de silicone, reduzindo a resistividade elétrica sem sacrificar as propriedades que tornam o silicone útil: flexibilidade, resistência térmica (–40 a +200 °C), inércia química e compressibilidade para vedação.
Esta manta funciona em dois modos: como condutor de baixa intensidade (resistividade superficial 100–200 Ω/□) para aterramentos, contatos de interface e conexões entre componentes; e como proteção contra descargas eletrostáticas (ESD) para evitar danos em componentes eletrônicos sensíveis, ignição em atmosferas explosivas ou acúmulo de carga estática em processos de manuseio. A carga de carbono é homogênea em toda a espessura da manta — a condutividade não depende de uma camada superficial que possa se desgastar.
Disponível em rolos de 500 mm × 10 m (espessuras de 0,3 a 2,5 mm) e de 400 mm × 10 m (3 mm). Espessuras de 0,5, 1,0, 1,5 e 3,0 mm em estoque permanente para entrega imediata. Pode ser fornecida em rolo completo, corte sob medida ou peças estampadas conforme desenho. Cor: preto (inerente à carga de carbono).
Manta condutora ou manta padrão com tratamento superficial?
Alguns tratamentos superficiais (tintas condutoras, metalização) podem conferir condutividade a um silicone padrão, mas a condutividade se perde com o desgaste da camada superficial. Em uma manta de silicone condutora carregada com carbono, a condutividade é uma propriedade do material como um todo — não se degrada com o uso, o corte nem a compressão. Se a condutividade precisa ser mantida durante toda a vida útil da peça, a manta condutora é a única solução confiável.
Qual formato você precisa?
Localize sua aplicação e o formato de fornecimento recomendado.
| Requisito | Formulación | Serie | Proceso |
|---|---|---|---|
| Tapete de trabalho ESD | VMQ Condutora | 3 mm | Rolo / corte sob medida |
| Junta condutora estampada | VMQ Condutora | 0,5–3 mm | Estampagem conforme desenho |
| Revestimento de bandeja ESD | VMQ Condutora | 0,5–1,5 mm | Corte sob medida |
| Pad de contato / interface elétrica | VMQ Condutora | 1,0–3,0 mm | Estampagem conforme desenho |
| Proteção ATEX antiestática | VMQ Condutora | 1,5–3,0 mm | Rolo / corte sob medida |
| Amortecimento + aterramento | VMQ Condutora | 6–10 mm | Corte sob medida |
| Vedação de carcaça com continuidade elétrica | VMQ Condutora | 1,0–2,0 mm | Estampagem conforme desenho |
| Tubo ou perfil condutor extrudado sob medida | VMQ Condutora | Série 11 extrudada | Extrusão sob medida |
Principais aplicações da manta condutora

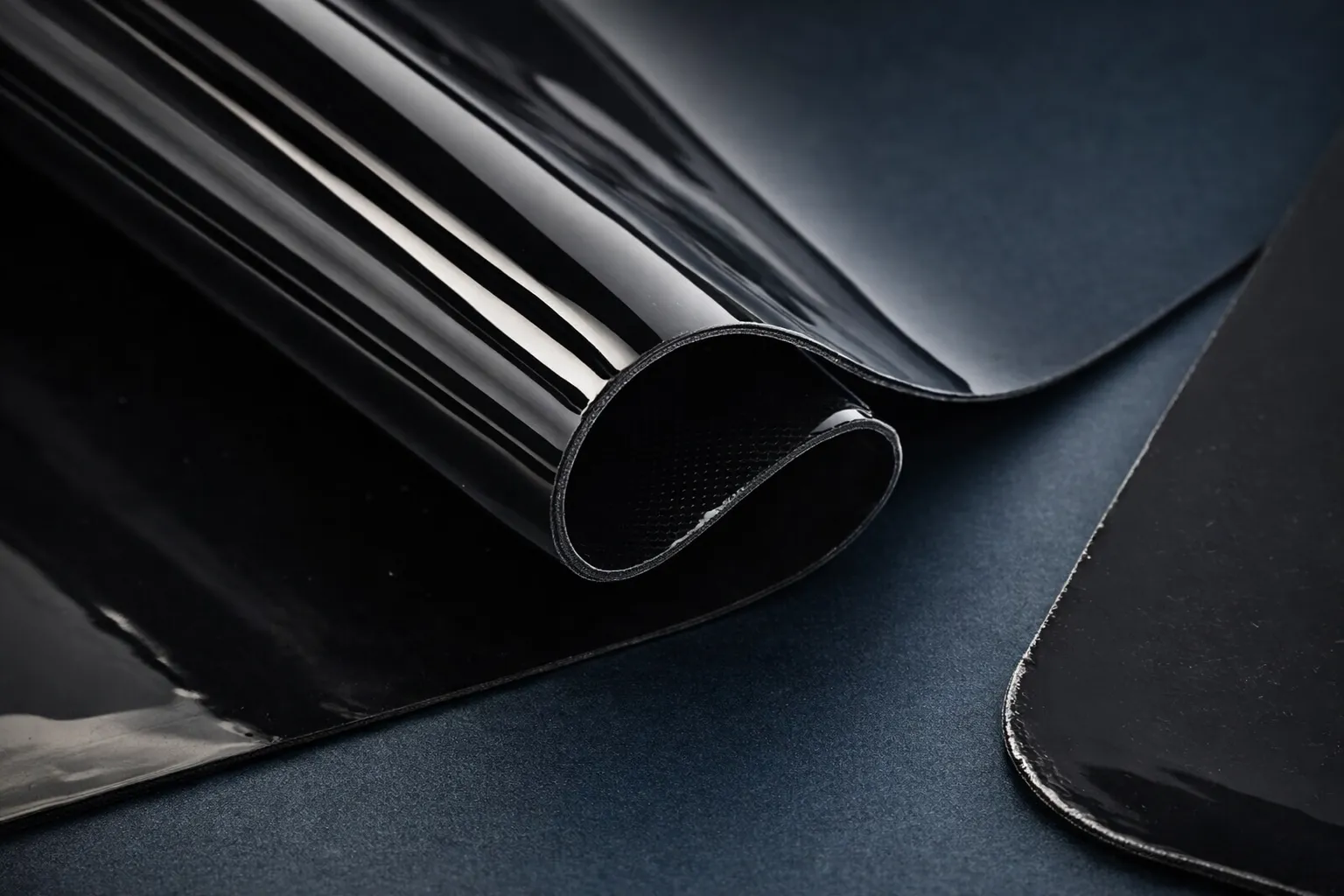

Proteção ESD em eletrônica
O acúmulo de carga eletrostática durante o manuseio, transporte ou armazenamento de componentes eletrônicos pode provocar descargas que danifiquem circuitos integrados, semicondutores e outros componentes sensíveis. A manta condutora colocada como base de trabalho, revestimento de bandejas ou junta de fechamento em contêineres de transporte dissipa a carga de forma controlada.
Juntas e vedações condutoras
Quando uma junta precisa fornecer vedação mecânica e ao mesmo tempo continuidade elétrica entre as superfícies de contato. A compressibilidade do silicone a 65 Shore A permite adaptar-se a irregularidades superficiais enquanto a carga de carbono mantém a via elétrica. Estampada conforme desenho do cliente.

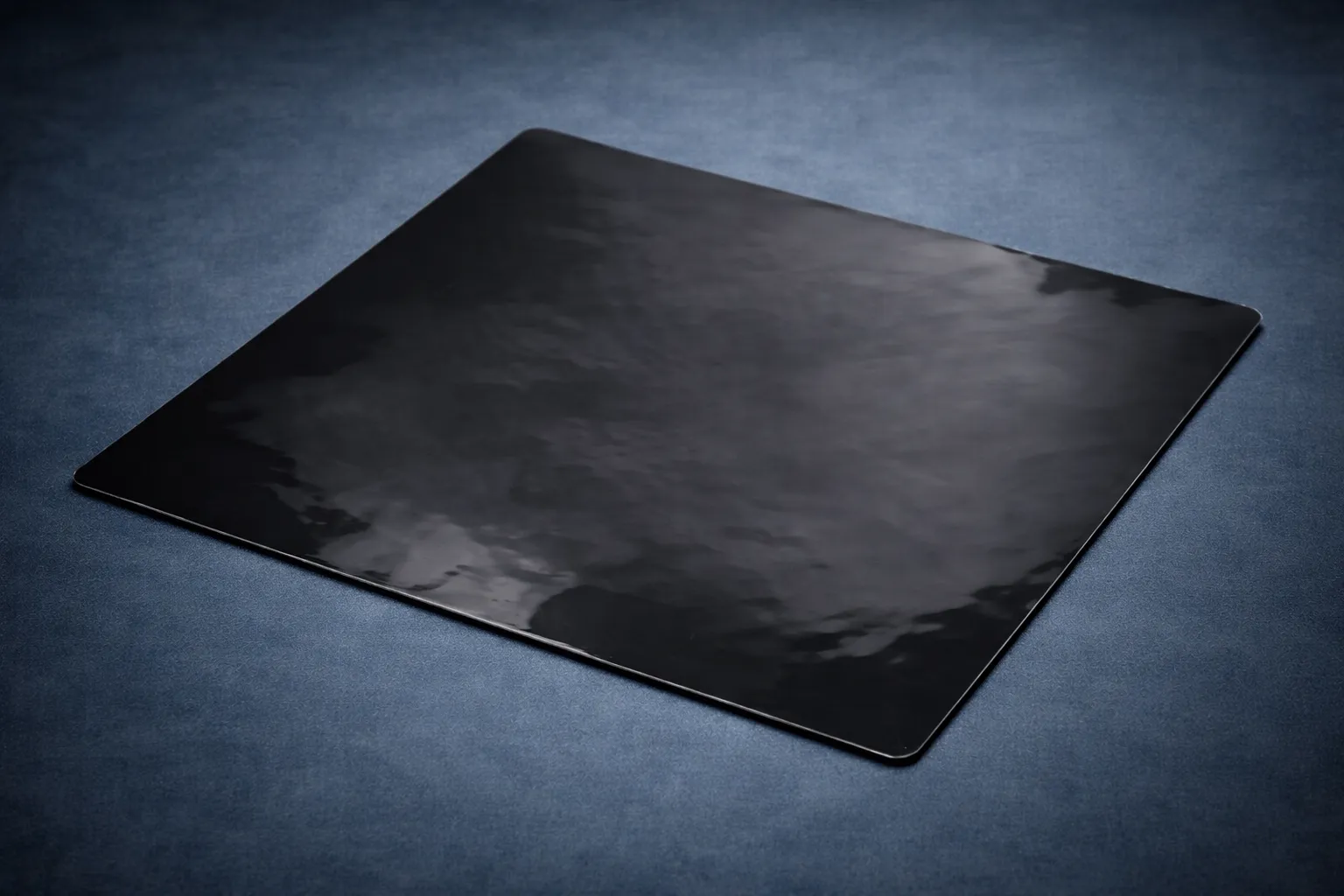

Aterramento e contatos de interface
A manta condutora cortada sob medida pode ser utilizada como contato flexível de interface entre componentes metálicos que necessitam de continuidade elétrica sem conexão rígida. A flexibilidade do silicone absorve tolerâncias de montagem e vibração, mantendo o contato elétrico onde um condutor rígido perderia a conexão.
Ambientes ATEX e zonas com risco de ignição
Em atmosferas potencialmente explosivas, o acúmulo de carga eletrostática em superfícies não condutoras pode provocar faíscas de descarga com energia suficiente para iniciar uma combustão. A manta condutora dissipa a carga de forma contínua, eliminando o risco. Sua resistência térmica (–40 a +200 °C) a torna adequada para ambientes industriais exigentes.
Espessuras e formatos disponíveis
A manta é fornecida em rolos ou em peças cortadas/estampadas sob medida. As espessuras mais comuns estão em estoque permanente para entrega imediata. As demais são fabricadas sob encomenda com prazos de 2–4 semanas.
Espessuras finas (0,3 a 1,0 mm)
0,3 · 0,5 · 0,8 · 1,0 mmMantas finas para aplicações onde o espaço disponível é reduzido: juntas de interface em carcaças eletrônicas, revestimentos de bandejas, pads de contato. A flexibilidade é máxima nestas espessuras — a manta se adapta a superfícies curvas e a irregularidades sem necessidade de conformação prévia.
- Espessuras
- 0,3 · 0,5 · 0,8 · 1,0 mm
- Tolerância
- ±0,2 mm
- Formato rolo
- 500 mm × 10 m
Disponibilidade: 0,5 e 1,0 mm em estoque. 0,3 e 0,8 mm sob encomenda.
Espessuras médias (1,5 a 3,0 mm)
1,5 · 2,0 · 2,5 · 3,0 mmFaixa mais versátil: equilíbrio entre flexibilidade e consistência mecânica. A espessura de 3 mm é o padrão industrial para tapetes de trabalho ESD e juntas de vedação com função condutora. Estampável com ferramenta padrão.
- Espessuras
- 1,5 · 2,0 · 2,5 · 3,0 mm
- Tolerância
- ±0,2 mm (1,5 mm) / ±0,3 mm (2,0–2,5 mm)
- Formato rolo
- 500 mm × 10 m (até 2,5 mm) / 400 mm × 10 m (3 mm)
Disponibilidade: 1,5 e 3,0 mm em estoque. 2,0 e 2,5 mm sob encomenda.
Espessuras grossas (6 a 10 mm)
6 · 8 · 10 mmMantas de grande espessura para aplicações onde se necessita absorção de impacto com função condutora, pads de compressão com curso elevado ou isolamento mecânico com continuidade elétrica. Nestas espessuras, a manta funciona também como amortecedor de vibração com dissipação ESD.
- Espessuras
- 6 · 8 · 10 mm
- Tolerância
- ±0,4 mm (6–8 mm) / ±0,5 mm (10 mm)
- Formato
- Sob encomenda — consultar dimensões
Disponibilidade: Sob encomenda, prazo 2–4 semanas.
Todas as espessuras disponíveis na cor preta (inerente à carga de carbono). Tolerâncias dimensionais classe 3 padrão; classe 2 e classe 1 disponíveis sob encomenda. Para peças estampadas sob medida, enviar desenho com dimensões e quantidade.
Propriedades técnicas do silicone condutor
VMQ Condutora — carga de carbono
Silicone VMQ com carga de carbono que proporciona condutividade elétrica volumétrica. Funciona como condutor de baixa intensidade e como dissipador de cargas eletrostáticas. A condutividade é uma propriedade do material como um todo, não de um tratamento superficial — mantém-se com o desgaste, o corte e a compressão.
Proteção ESD, aterramentos, juntas condutoras, contatos de interface, ambientes ATEX.
| Propriedade | Valor | Norma de ensaio |
|---|---|---|
| Dureza | 65 ±5 Shore A | ISO 7619-1 |
| Tração (MPa mín) | ≥ 5,5 | ISO 37 |
| Alongamento na ruptura (% mín) | ≥ 280 | ISO 37 |
| Rasgo (kN/m mín) | ≥ 15 | ISO 34-1 |
| Densidade (g/cm³) | 1,25 ±0,05 | ISO 2781 |
| Resistividade superficial (Ω/□) | 100–200 | IEC 60093 |
| Resistividade volumétrica (Ω·cm) | 45,3 | IEC 60093 |
| Faixa de temperatura (°C) | –40 a +200 | — |
Cor: preto (inerente à carga de carbono, não modificável). Propriedades mecânicas inferiores ao silicone VMQ padrão da mesma dureza — esperado pela incorporação das cargas condutoras. A resistividade superficial de 100–200 Ω/□ é suficiente para a maioria das aplicações ESD (requisito típico < 10⁶ Ω/□). Para aplicações que exijam resistividades inferiores a 10 Ω/□, consultar.
Silicone VMQ com carga de carbono que proporciona condutividade elétrica volumétrica. Funciona como condutor de baixa intensidade e como dissipador de cargas eletrostáticas. A condutividade é uma propriedade do material como um todo, não de um tratamento superficial — mantém-se com o desgaste, o corte e a compressão.
Proteção ESD, aterramentos, juntas condutoras, contatos de interface, ambientes ATEX.
| Propriedade | Valor | Norma de ensaio |
|---|---|---|
| Dureza | 65 ±5 Shore A | ISO 7619-1 |
| Tração (MPa mín) | ≥ 5,5 | ISO 37 |
| Alongamento na ruptura (% mín) | ≥ 280 | ISO 37 |
| Rasgo (kN/m mín) | ≥ 15 | ISO 34-1 |
| Densidade (g/cm³) | 1,25 ±0,05 | ISO 2781 |
| Resistividade superficial (Ω/□) | 100–200 | IEC 60093 |
| Resistividade volumétrica (Ω·cm) | 45,3 | IEC 60093 |
| Faixa de temperatura (°C) | –40 a +200 | — |
Cor: preto (inerente à carga de carbono, não modificável). Propriedades mecânicas inferiores ao silicone VMQ padrão da mesma dureza — esperado pela incorporação das cargas condutoras. A resistividade superficial de 100–200 Ω/□ é suficiente para a maioria das aplicações ESD (requisito típico < 10⁶ Ω/□). Para aplicações que exijam resistividades inferiores a 10 Ω/□, consultar.
Da manta à sua peça
A manta condutora é fornecida em rolo para uso direto ou é transformada em peças acabadas por corte ou estampagem. Para peças extrudadas condutoras (tubos, perfis, juntas sob medida), trabalhamos com nossa formulação Série 11.
Setores de aplicação
Eletrônica
Proteção ESD para componentes, tapetes de trabalho, juntas condutoras em carcaças eletrônicas.
Industrial
Proteção antiestática em zonas ATEX, juntas condutoras em maquinário, aterramentos.
Ferroviário
Blindagem EMI e proteção ESD em equipamentos de sinalização, armários elétricos e eletrônica embarcada.
Farmacêutico
Proteção antiestática em salas limpas, juntas condutoras em equipamentos de produção e envase.
Produtos relacionados
Juntas planas FKM / Viton™ B
Juntas planas em FKM Viton™ B cortadas sob medida. Alta resistência química e térmica.
Mantas calandradas
Mantas de silicone calandradas em rolos. Espessuras de 0,2 a 15 mm, durezas de 30 a 80 Shore A.
Placas moldadas
Placas de silicone moldadas para aplicações que exigem tolerâncias apertadas e espessuras grossas.
Juntas planas
Juntas planas de silicone estampadas sob medida para vedação estática em flanges e carcaças.
Precisa de manta de silicone condutora?
Indique-nos a espessura, as dimensões (rolo, corte retangular ou peça estampada conforme desenho), a quantidade e a aplicação de destino. Se sua necessidade é um tubo ou perfil condutor extrudado sob medida, também fabricamos com nossa formulação Série 11.
Solicitar orçamento
