Tubo de Silicone de Alta Temperatura
Tubos e mangueiras de silicone com estabilidade termica superior as formulacoes padrao. Servico continuo ate +300 °C com picos de +315 °C. Formulacoes especificas para fornos industriais, autoclaves, equipamentos de vulcanizacao e maquinario de processo a quente.
Os silicones VMQ padrao (Serie 2, Serie 12) mantem as suas propriedades mecanicas ate +200 °C em servico continuo. Acima dessa temperatura, a cadeia polimerica degrada-se progressivamente: o tubo endurece, perde elasticidade, fissura e acaba por falhar. Quando a temperatura de trabalho ultrapassa os +200 °C, e necessaria uma formulacao projetada especificamente para estabilidade termica prolongada.
A Serie 9 e a formulacao de referencia para alta temperatura: servico continuo a +300 °C e picos de +315 °C, com catalisacao por peroxido e certificacao FDA. Quando, alem do calor, existem esforcos mecanicos (montagem/desmontagem frequente, vibracao, tracao), a Serie 20 combina alta temperatura (+270 °C) com alta resistencia ao rasgamento (ate 36 kN/m). Para aplicacoes em que o tubo trabalha a quente com friccao ou abrasao superficial, a Serie 7 oferece resistencia combinada ao rasgamento e a abrasao ate +230 °C. Para necessidades entre +200 °C e +300 °C, as Series 2 e 12 tambem podem ser estendidas ate +300 °C / +315 °C com a incorporacao de um aditivo de estabilizacao termica.
Diametros internos de 2 mm a 100 mm, com espessuras de parede de 1 a 8 mm. Tolerancias conforme ISO 3302-1 E1/E2. As formulacoes de alta temperatura requerem pos-cura em forno para atingir a estabilidade termica nominal. Fabricacao sob ISO 9001 com rastreabilidade completa de lote.
Precisa de alta temperatura nativa ou basta um aditivo HT?
Se a temperatura de trabalho e constantemente superior a +230 °C, a Serie 9 e a opcao segura: a sua formulacao foi concebida de raiz para estabilidade termica prolongada. Se a temperatura esta entre +200 °C e +250 °C e so pontualmente ultrapassa essa faixa, pode ser suficiente adicionar um aditivo de estabilizacao termica as Series 2 ou 12, mantendo as suas vantagens de certificacao alimentar ou medica. Se, alem do calor, existem esforcos mecanicos, a Serie 20 e a melhor combinacao.
Qual tubo de alta temperatura precisa?
Localize a sua faixa de temperatura e requisito adicional para determinar a formulacao recomendada. Para combinacoes especificas, consultar disponibilidade.
| Requisito | Formulación | Serie | Proceso |
|---|---|---|---|
| Maxima temperatura (+300 °C continuo) | VMQ HT nativa | Serie 9 | Extrusao |
| Alta temperatura + alto rasgamento (+270 °C) | VMQ HT + HD | Serie 20 | Extrusao |
| Temperatura + abrasao (+230 °C) | VMQ HD + abrasao | Serie 7 | Extrusao |
| HT com certificacao alimentar FDA/CE | VMQ Platina + aditivo HT | Serie 12 + HT | Extrusao |
| HT com certificacao medica USP VI | VMQ Platina + aditivo HT | Serie 12 + HT | Extrusao |
| HT economica (+200–250 °C) | VMQ Peroxido + aditivo HT | Serie 2 + HT | Extrusao |
| Pressao / vacuo a quente | VMQ HT + reforco | Serie 9 | Extrusao multicamada |
| Grande diametro a quente (> 50 mm) | VMQ HT nativa | Serie 9 | Extrusao conforme desenho |
Tipos de tubo de alta temperatura conforme construcao

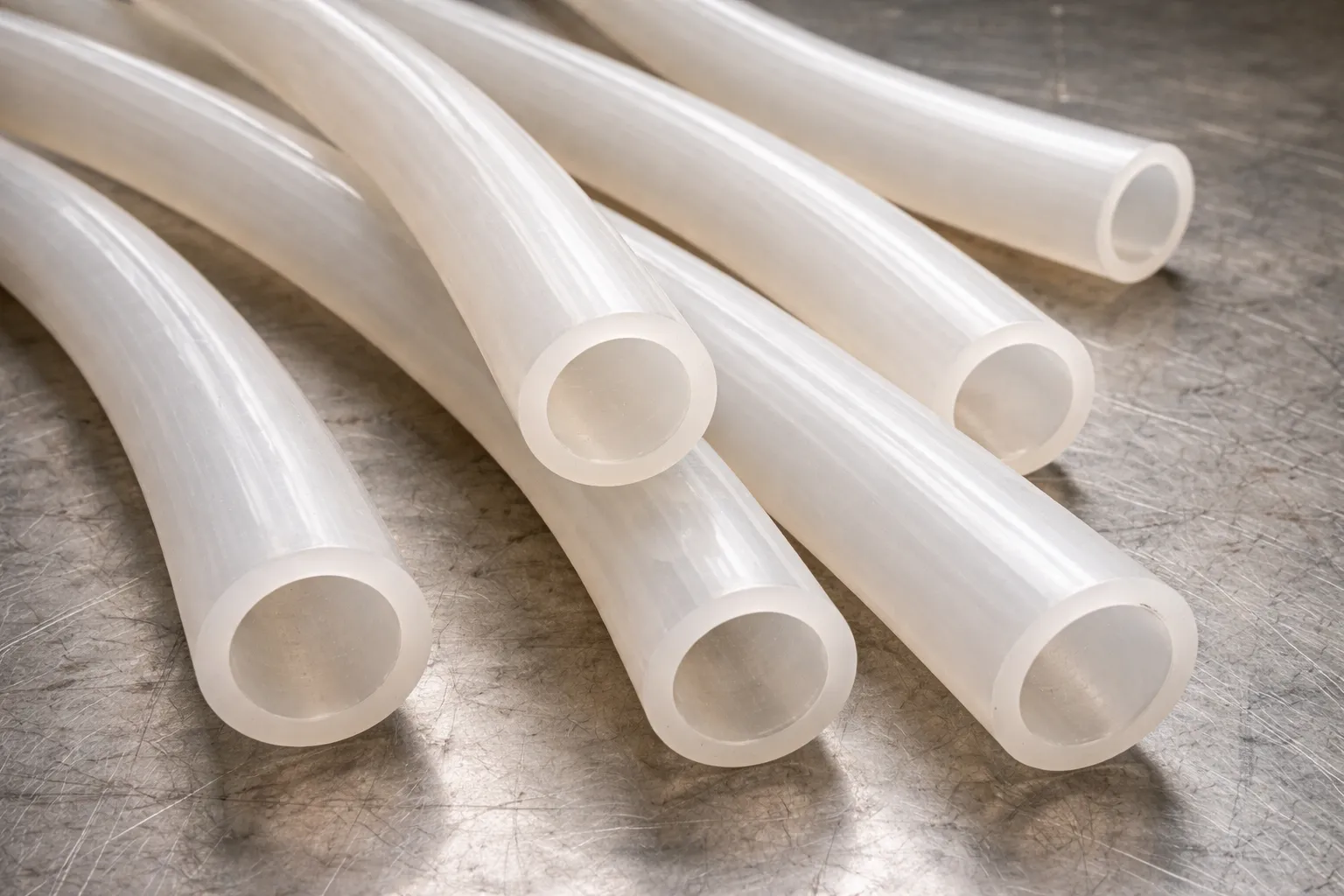

Tubo liso monocamada de alta temperatura
Seccao circular com parede homogenea em formulacao de alta temperatura. E a construcao padrao para conducao de gases quentes, ar de processo, ventilacao de fornos e circuitos auxiliares de maquinario que opera a quente. Interior liso para minimizar a acumulacao de residuos.

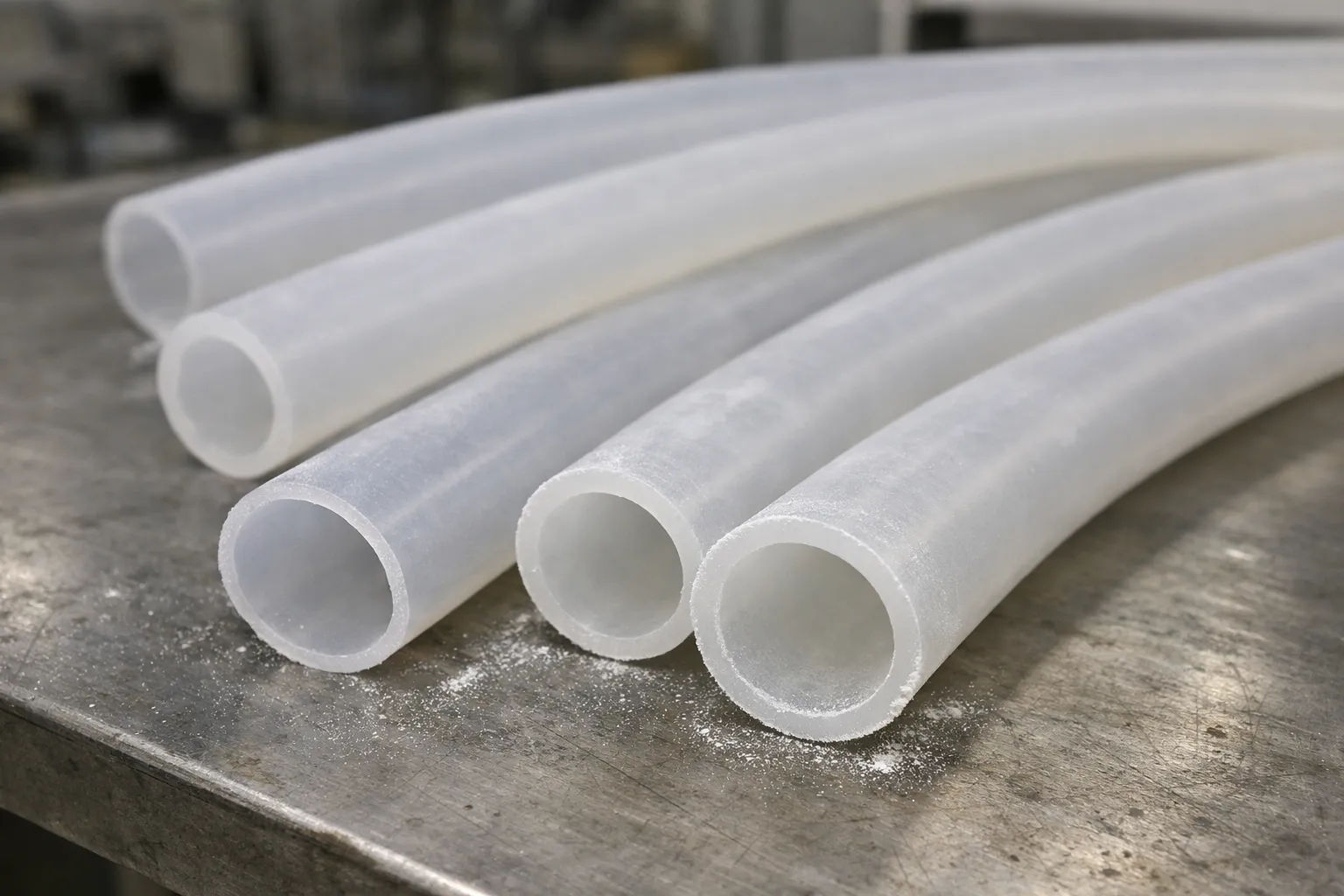

Tubo reforcado com malha textil ou metalica
Tubo de silicone de alta temperatura com reforco embutido que confere resistencia a pressao interna e evita o colapso por vacuo. A malha textil de poliester ou aramida (conforme a temperatura) ou a malha metalica de aco inoxidavel permite trabalhar sob pressao em ambientes de alta temperatura sem deformacao permanente.

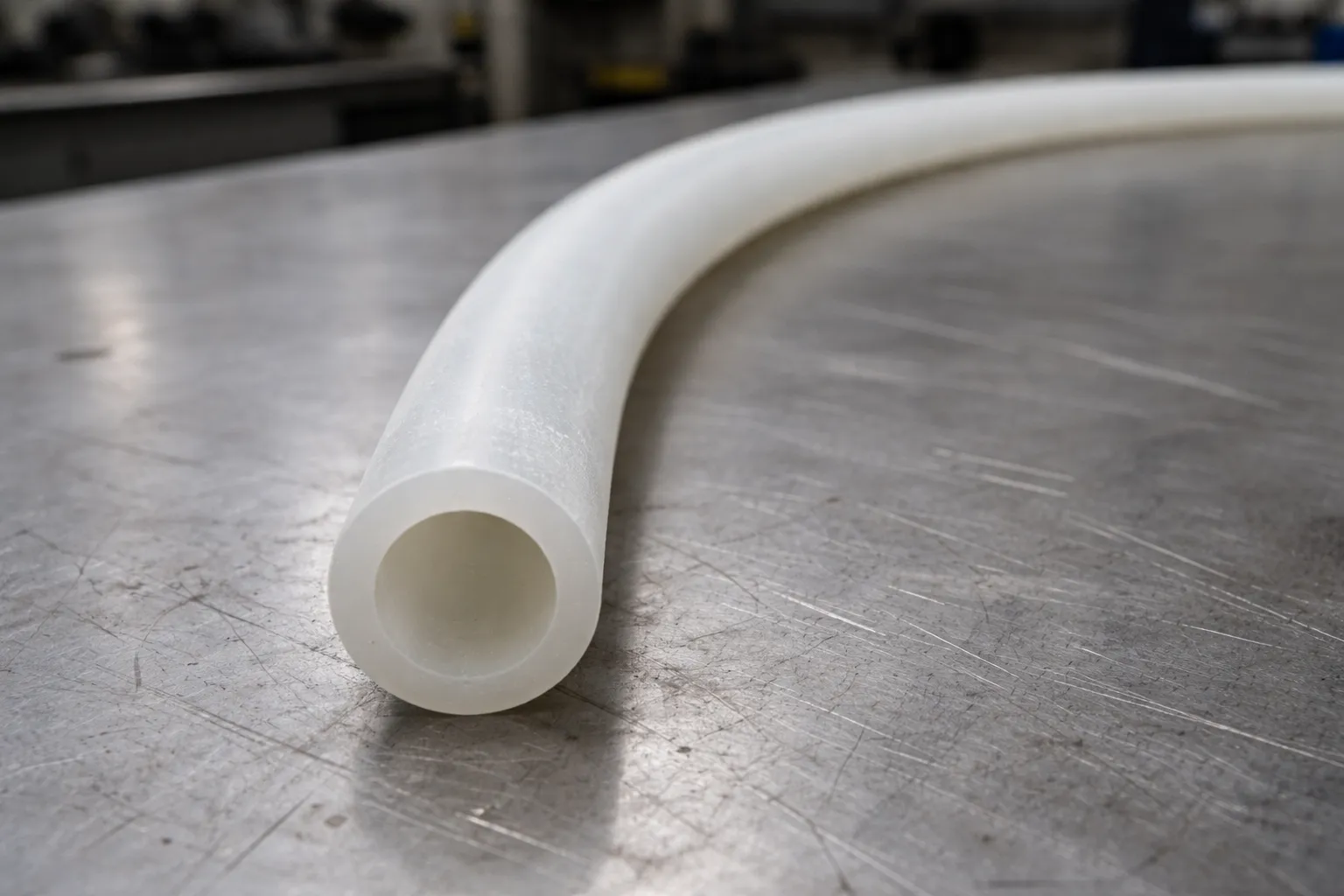

Tubo alta temperatura + alto rasgamento
Formulacao Serie 20 que combina estabilidade termica ate +270 °C com alto rasgamento (ate 36 kN/m). Projetado para situacoes em que o tubo trabalha a quente e alem disso sofre esforcos mecanicos durante a montagem, a operacao ou a manutencao. Resistencia a abrasao superior as formulacoes padrao.
Tubo padrao com aditivo de estabilizacao termica
As formulacoes Serie 2 (peroxido) e Serie 12 (platina) podem ser estendidas ate +300 °C continuo e +315 °C em picos com a incorporacao de um aditivo de estabilizacao termica. Esta opcao permite manter as certificacoes da serie base (alimentar, medica) ampliando a faixa termica, desde que o aditivo seja compativel com as certificacoes requeridas.
Faixas dimensionais por aplicacao de alta temperatura
Quanto maior a temperatura de servico, maior a importancia da espessura de parede: a degradacao termica avanca da superficie exterior para o interior, pelo que uma espessura generosa prolonga a vida util. Os diametros indicados sao as faixas mais habituais; para dimensoes especiais, fabricamos conforme desenho com ferramental novo (prazo 2–4 semanas).
Protecao de sensores e cabos
O interno 2 a 8 mmTubos de pequeno diametro para proteger cabos de termopares, sondas de temperatura, fibra otica e cablagem de instrumentacao em zonas de alta temperatura. Espessura de parede minima de 1 mm para garantir protecao termica e mecanica do condutor.
- Diametro interno
- 2 a 8 mm
- Espessura de parede
- 1 a 2 mm
- Apresentacao tipica
- Bobinas de 25 ou 50 m
Formulacoes: Serie 9 (+300 °C), Serie 12 com aditivo HT (+300 °C), Serie 2 com aditivo HT (+300 °C).
Circuitos auxiliares de maquinario
O interno 8 a 20 mmFaixa padrao para circuitos de ar quente, ventilacao auxiliar de equipamentos, linhas de vacuo em fornos e conexoes entre componentes de maquinario que opera a temperatura elevada. Compativel com conexoes metalicas e abracadeiras industriais.
- Diametro interno
- 8 a 20 mm
- Espessura de parede
- 2 a 4 mm
- Apresentacao tipica
- Bobinas de 10 ou 25 m
Formulacoes: Serie 9 (+300 °C), Serie 20 (+270 °C com alto rasgamento), reforcado textil (pressao/vacuo).
Conducao de fluidos em processo a quente
O interno 20 a 50 mmDiametros para conducao de ar, vapor a baixa pressao ou fluidos de processo a temperatura elevada. Espessuras de parede de 3 a 6 mm para combinar isolamento termico com flexibilidade. Os tubos reforcados com malha sao recomendados para aplicacoes com pressao interna.
- Diametro interno
- 20 a 50 mm
- Espessura de parede
- 3 a 6 mm
- Apresentacao tipica
- Bobinas de 10 m ou trocos cortados
Formulacoes: Serie 9 (+300 °C), Serie 20 (+270 °C HD), reforcado textil ou metalico.
Mangas e condutas de grande seccao
O interno 50 a 100 mmTubos de grande diametro para mangas de ligacao de fornos, condutas de ventilacao em zona quente e ligacoes flexiveis de equipamentos de grande formato. Fabricacao conforme desenho com ferramental dedicado. Reforco metalico disponivel para aplicacoes com vacuo ou pressao.
- Diametro interno
- 50 a 100 mm
- Espessura de parede
- 4 a 8 mm
- Apresentacao tipica
- Trocos cortados a medida
Formulacoes: Serie 9 (+300 °C), reforcado metalico (pressao/vacuo).
A temperaturas superiores a +250 °C, recomenda-se aumentar 20–30 % a espessura de parede relativamente a mesma aplicacao a temperatura ambiente para compensar a degradacao termica progressiva e prolongar a vida util. Tolerancias: ISO 3302-1 classe E1 (padrao) ou E2 conforme especificacao.
Qual formulacao precisa o seu tubo de alta temperatura?
VMQ maxima temperatura — referencia HT (Serie 9)
A formulacao com maior estabilidade termica do catalogo. Servico continuo a +300 °C e picos de +315 °C. Catalisacao por peroxido. Projetada especificamente para aplicacoes em que a temperatura e o fator dominante e nao ha requisitos de alto rasgamento.
Fornos industriais, equipamentos de vulcanizacao, autoclaves de alta temperatura, maquinario de esterilizacao por calor seco, protecao de cabos em zona de motor.
| Propriedade | EQ940 | EQ950 | EQ960 | EQ970 |
|---|---|---|---|---|
| Dureza (±5 Shore A) | 40 | 50 | 60 | 68 |
| Tracao (MPa min) | 6 | 6 | 8 | 8 |
| Alongamento (% min) | 400 | 350 | 300 | 300 |
| Rasgamento (kN/m min) | 12 | 12 | 17 | 17 |
| Densidade (g/cm3) | 1,11 | 1,16 | 1,18 | 1,20 |
Temperatura: –60 a +300 °C continuo, picos a +315 °C. Certificacao: FDA. Catalisacao por peroxido — pos-cura necessaria. 4 durezas disponiveis de 40 a 68 Shore A.
VMQ alta temperatura + alto rasgamento (Serie 20)
Combina estabilidade termica ate +270 °C com alto rasgamento (ate 36 kN/m) e boa resistencia a abrasao. E a opcao quando o tubo trabalha a quente e alem disso sofre esforcos mecanicos: montagem frequente em conexoes, vibracao, tracao ou abrasao superficial.
Maquinario com trocas de formato a quente, conexoes sujeitas a vibracao a alta temperatura, circuitos sob esforcos mecanicos e termicos simultaneos.
| Propriedade | EQ2045 | EQ2060 | EQ2070 |
|---|---|---|---|
| Dureza (±5 Shore A) | 45 | 60 | 70 |
| Tracao (MPa min) | 8 | 8 | 7 |
| Alongamento (% min) | 550 | 400 | 400 |
| Rasgamento (kN/m min) | 30 | 34 | 36 |
| Densidade (g/cm3) | 1,12 | 1,16 | 1,20 |
Temperatura: –60 a +270 °C. Certificacao: FDA. Catalisacao por peroxido. O rasgamento de 36 kN/m a 70 Shore A e excecional para uma formulacao de alta temperatura — duplica os valores da Serie 9 nessa dureza.
VMQ alto rasgamento + abrasao (Serie 7)
Formulacao com resistencia combinada ao rasgamento e a abrasao superficial. Temperatura de servico ate +230 °C. Indicada quando o tubo trabalha a quente com friccao mecanica ou contacto com superficies abrasivas.
Ambientes com friccao a temperatura elevada, tubos que passam por guias ou polias quentes, protecao mecanica em zonas com particulas abrasivas e calor.
| Propriedade | EQ760 | EQ765 | MQ770 |
|---|---|---|---|
| Dureza (±5 Shore A) | 60 | 60 | 60 |
| Tracao (MPa min) | 6,9 | 7 | 8 |
| Alongamento (% min) | 400 | 400 | 400 |
| Rasgamento (kN/m min) | 30 | 35 | 35 |
| Densidade (g/cm3) | 1,19 | 1,19 | 1,19 |
Temperatura: –60 a +230 °C. Certificacao: FDA. Catalisacao por peroxido. Disponivel apenas em 60 Shore A. EQ760 apenas extrusao; MQ770 apenas moldagem. Para temperaturas superiores a +230 °C, considerar Serie 20 ou Serie 9.
A formulacao com maior estabilidade termica do catalogo. Servico continuo a +300 °C e picos de +315 °C. Catalisacao por peroxido. Projetada especificamente para aplicacoes em que a temperatura e o fator dominante e nao ha requisitos de alto rasgamento.
Fornos industriais, equipamentos de vulcanizacao, autoclaves de alta temperatura, maquinario de esterilizacao por calor seco, protecao de cabos em zona de motor.
| Propriedade | EQ940 | EQ950 | EQ960 | EQ970 |
|---|---|---|---|---|
| Dureza (±5 Shore A) | 40 | 50 | 60 | 68 |
| Tracao (MPa min) | 6 | 6 | 8 | 8 |
| Alongamento (% min) | 400 | 350 | 300 | 300 |
| Rasgamento (kN/m min) | 12 | 12 | 17 | 17 |
| Densidade (g/cm3) | 1,11 | 1,16 | 1,18 | 1,20 |
Temperatura: –60 a +300 °C continuo, picos a +315 °C. Certificacao: FDA. Catalisacao por peroxido — pos-cura necessaria. 4 durezas disponiveis de 40 a 68 Shore A.
Combina estabilidade termica ate +270 °C com alto rasgamento (ate 36 kN/m) e boa resistencia a abrasao. E a opcao quando o tubo trabalha a quente e alem disso sofre esforcos mecanicos: montagem frequente em conexoes, vibracao, tracao ou abrasao superficial.
Maquinario com trocas de formato a quente, conexoes sujeitas a vibracao a alta temperatura, circuitos sob esforcos mecanicos e termicos simultaneos.
| Propriedade | EQ2045 | EQ2060 | EQ2070 |
|---|---|---|---|
| Dureza (±5 Shore A) | 45 | 60 | 70 |
| Tracao (MPa min) | 8 | 8 | 7 |
| Alongamento (% min) | 550 | 400 | 400 |
| Rasgamento (kN/m min) | 30 | 34 | 36 |
| Densidade (g/cm3) | 1,12 | 1,16 | 1,20 |
Temperatura: –60 a +270 °C. Certificacao: FDA. Catalisacao por peroxido. O rasgamento de 36 kN/m a 70 Shore A e excecional para uma formulacao de alta temperatura — duplica os valores da Serie 9 nessa dureza.
Formulacao com resistencia combinada ao rasgamento e a abrasao superficial. Temperatura de servico ate +230 °C. Indicada quando o tubo trabalha a quente com friccao mecanica ou contacto com superficies abrasivas.
Ambientes com friccao a temperatura elevada, tubos que passam por guias ou polias quentes, protecao mecanica em zonas com particulas abrasivas e calor.
| Propriedade | EQ760 | EQ765 | MQ770 |
|---|---|---|---|
| Dureza (±5 Shore A) | 60 | 60 | 60 |
| Tracao (MPa min) | 6,9 | 7 | 8 |
| Alongamento (% min) | 400 | 400 | 400 |
| Rasgamento (kN/m min) | 30 | 35 | 35 |
| Densidade (g/cm3) | 1,19 | 1,19 | 1,19 |
Temperatura: –60 a +230 °C. Certificacao: FDA. Catalisacao por peroxido. Disponivel apenas em 60 Shore A. EQ760 apenas extrusao; MQ770 apenas moldagem. Para temperaturas superiores a +230 °C, considerar Serie 20 ou Serie 9.
Do composto ao tubo de alta temperatura validado
A extrusao de tubos de alta temperatura requer uma pos-cura em forno prolongada para que a formulacao atinja a sua estabilidade termica nominal. Sem pos-cura adequada, as propriedades mecanicas a alta temperatura degradam-se prematuramente.
Setores de aplicacao
Industrial
Tubos de alta temperatura para fornos, vulcanizadoras, autoclaves e maquinario de processo industrial.
Agroalimentar
Tubos com aditivo HT para equipamentos de esterilizacao por calor e autoclaves alimentares com certificacao FDA.
Medico
Tubos de silicone com aditivo HT para autoclaves e equipamentos de esterilizacao em ambiente hospitalar e farmaceutico.
Farmaceutico
Tubos resistentes a alta temperatura para processos de esterilizacao, biorreatores e equipamentos de producao farmaceutica.
Produtos relacionados
Tubos industriais
Tubos de silicone de uso geral para aplicacoes industriais ate +200 °C.
Tubos reforcados
Tubos com malha textil ou metalica para linhas de processo sob pressao.
Perfis a medida
Perfis extrudados de alta temperatura para vedacoes de fornos, autoclaves e maquinario industrial.
Manguitos de silicone
Manguitos conformados de silicone para ligacoes de motor, turbo e circuitos industriais.
Precisa de um tubo de silicone para alta temperatura?
Indique-nos a temperatura de servico continuo e picos, o diametro pretendido, o fluido transportado e se existem esforcos mecanicos adicionais (pressao, vibracao, abrasao). A nossa equipa tecnica confirmara a formulacao mais adequada e a vida util estimada para a sua aplicacao.
Solicitar orcamento
