Éléments Chauffants en Silicone Flexible
Guide technique des produits chauffants
Ohmvo Flexible Heat conçoit et fabrique des éléments chauffants à base de silicone destinés aux environnements industriels exigeants. Leurs produits équipent les secteurs ferroviaire, aéronautique, agroalimentaire et chimique, partout où un apport thermique contrôlé et uniforme est requis — souvent sur des géométries complexes ou des surfaces courbes. Contrairement aux résistances rigides classiques, le silicone permet de réaliser des éléments chauffants souples, légers et conformables aux surfaces irrégulières. Les plages de température de fonctionnement s'étendent de -60°C à +270°C, et les produits répondent aux normes les plus strictes, notamment l'EN 45545-2 pour la sécurité incendie du matériel roulant ferroviaire. Cette page rassemble les cinq familles de produits Ohmvo avec leurs applications types et leurs caractéristiques techniques.
Guide de sélection de produit
| Votre besoin | Solution Ohmvo |
|---|---|
| Chauffer des fûts ou réservoirs avec fluides visqueux | OhmBelt |
| Couverture chauffante sur mesure pour surfaces planes ou courbes | OhmMat |
| Élément chauffant intégré dans structure composite | OhmMat Nano |
| Blindage EMI ou silicone électriquement conducteur | OhmShield |
| Matériau d'interface thermique pour électronique de puissance | OhmTherm |

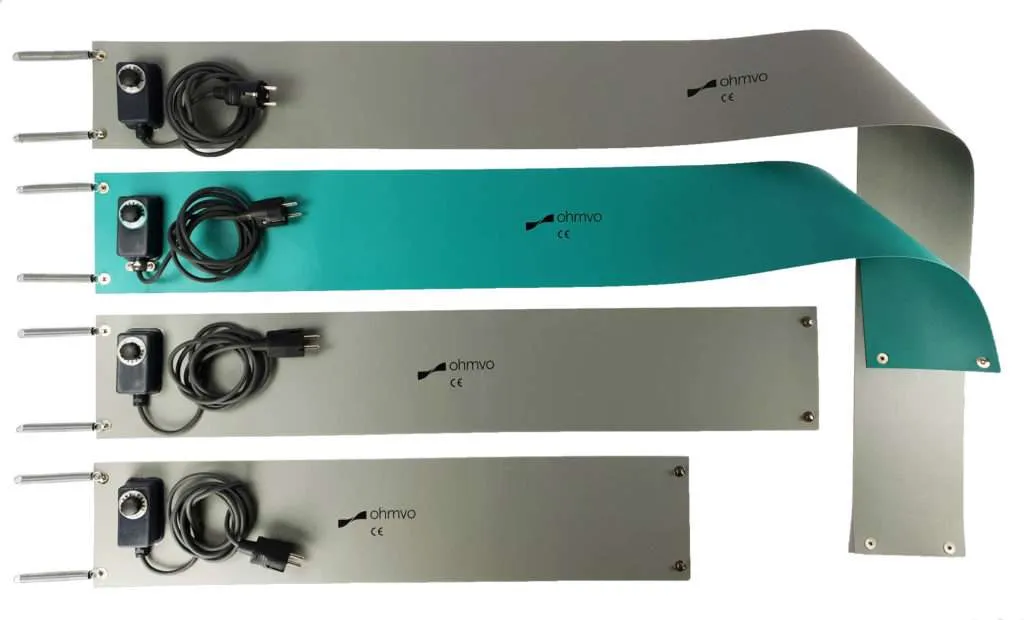

Ceinture Chauffante pour Fûts Industriels
Une ceinture chauffante en silicone qui s'enroule autour d'un fût ou d'une cuve cylindrique pour maintenir le contenu en température ou réduire la viscosité des fluides qui s'épaississent à froid — résines, huiles, miel, produits chimiques.
Applications Typiques
- Chimie et pétrochimie : Résines, solvants, intermédiaires de synthèse
- Agroalimentaire : Chocolat, miel, huiles alimentaires, sirops
- Industrie pharmaceutique : Composés thermosensibles
- Industrie générale : Tout procédé nécessitant le chauffage du contenu d'un fût pour permettre son écoulement ou sa mise en œuvre
Fonctionnement

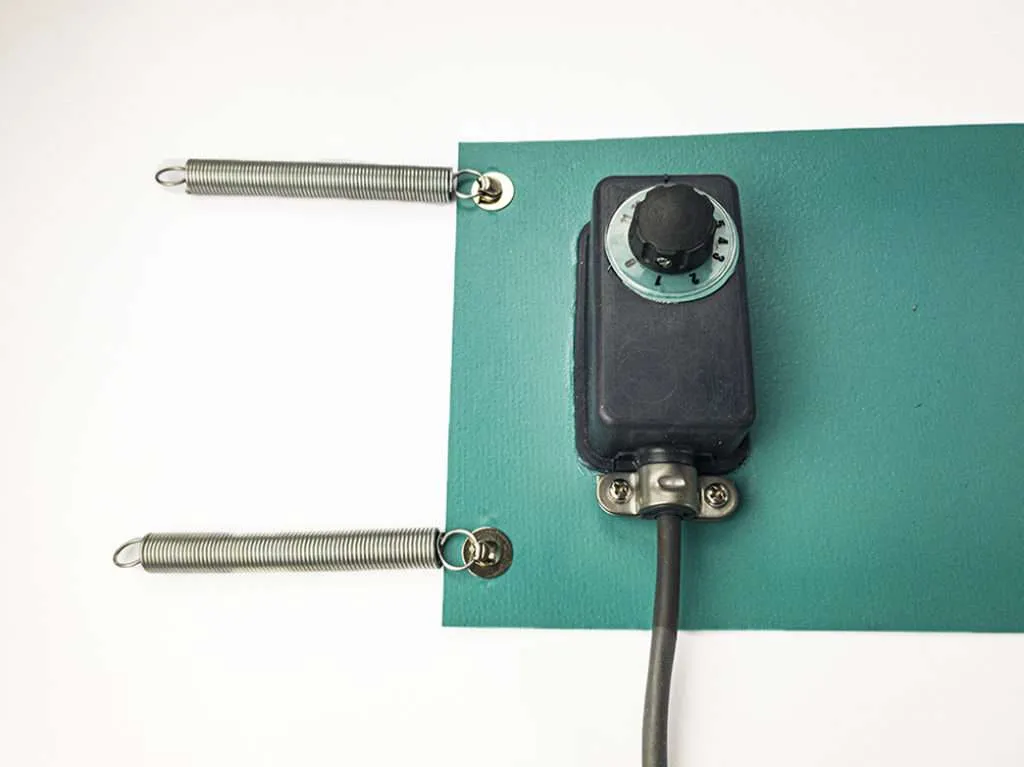

La ceinture enserre le fût sur sa circonférence et se fixe à l'aide de ressorts de tension munis d'œillets métalliques. Elle se raccorde au secteur 230V et assure un chauffage uniforme de la paroi du récipient. Deux variantes de régulation sont disponibles :
- Modèles REG : Thermostat à capillaire réglable de 0°C à 150°C. Consigne ajustable par l'utilisateur.
- Modèles KLX : Limiteur bimétallique fixe (Klixon). Coupure automatique de sécurité au seuil prédéfini.
Spécifications
| Paramètre | Valeur |
|---|---|
| 0 | Tension d'alimentation : 230V CA |
| 1 | Longueur du câble : 2 mètres |
| 2 | Indice de protection : IP67 (résistant à l'humidité et aux agents chimiques) |
| 3 | Durée de vie prévisionnelle : Plus de 20 ans en conditions normales d'utilisation |
Modèles REG (thermostat réglable)
Thermostat à capillaire réglable de 0°C à 150°C
| Référence | Volume du fût | Puissance | Dimensions |
|---|---|---|---|
ohmbelt-200-REG | 200 L | 1000 W | 1665 × 140 mm |
ohmbelt-120-REG | 120 L | 750 W | 1200 × 160 mm |
ohmbelt-60-REG | 60 L | 500 W | 935 × 160 mm |
ohmbelt-30-REG | 30 L | 300 W | 770 × 160 mm |
Modèles KLX (limiteur fixe)
Limiteur bimétallique fixe (Klixon)
| Référence | Volume du fût | Puissance | Dimensions |
|---|---|---|---|
ohmbelt-200-KLX | 200 L | 950 W | 1665 × 140 mm |
ohmbelt-120-KLX | 120 L | 750 W | 1200 × 160 mm |
ohmbelt-60-KLX | 60 L | 500 W | 935 × 160 mm |
ohmbelt-30-KLX | 30 L | 300 W | 770 × 160 mm |
Couvertures Chauffantes en Silicone Flexible
Un tapis en élastomère de silicone intégrant un circuit chauffant gravé (technologie Etched Foil). Fabriqué sur mesure selon les dimensions et la géométrie requises : rectangulaire, circulaire, avec découpes, perçages ou profils complexes.
Applications Typiques
- Aéronautique : Chauffage de composants, systèmes antigivrage
- Ferroviaire : Mécanismes de portes, vitres, réservoirs d'eau (certifié EN 45545-2 HL3)
- Laboratoire : Plaques chauffantes, étuves, maintien d'échantillons en température
- Restauration collective : Fonds de bain-marie, maintien au chaud des buffets
- Médical : Équipements de diagnostic, armoires à défibrillateurs, réchauffage patient
Technologie
Pourquoi le silicone ? Le silicone supporte des températures extrêmes (-60°C à +200°C, jusqu'à 270°C sur demande spéciale), conserve sa souplesse sur toute sa plage de fonctionnement, résiste aux attaques chimiques et offre une durée de vie exceptionnelle. Contrairement aux éléments chauffants en Kapton ou céramique, le silicone épouse les surfaces courbes sans fissuration ni délaminage.
Options de configuration
- Capteurs intégrés : Sonde PT100 ou thermocouples type J/K noyés dans le tapis
- Adhésif PSA : Adhésif acrylique sensible à la pression pour collage permanent
- Système ML : Adhésif repositionnable tenu jusqu'à 240°C pour les applications de maintenance
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 0 | Température de fonctionnement : -60°C à +200°C (270°C sur demande) |
| 1 | Densité de puissance : Jusqu'à 4 W/cm² |
| 2 | Conductivité thermique : 1 W/m·K |
| 3 | Épaisseur standard : 0,9–1,0 mm |
| 4 | Épaisseur ultrafine : 0,4 mm (en option) |
Technologie de Nanoparticules pour Haute Efficacité
Un élément chauffant en silicone micro-perforé, conçu pour être intégré structurellement dans un stratifié composite. Le motif de perforations permet à la résine de traverser l'élément chauffant lors de la mise en œuvre, de sorte qu'il se retrouve encapsulé dans la pièce finie sans créer de poches d'air ni de plans de délaminage.
Technologie brevetée (EP20382453), développée avec le soutien du CDTI.
Applications Typiques
- Fabrication de composites : Cuisson de pièces avec source de chaleur intégrée
- Éolien : Systèmes antigivre intégrés dans les pales d'éoliennes
- Aéronautique : Panneaux structuraux avec dégivrage ou gestion thermique intégrée
- Automobile/VE : Pièces structurelles nécessitant un chauffage embarqué
Avantages
Les éléments chauffants en silicone conventionnels posés dans un stratifié composite posent problème : la résine ne mouille pas correctement la surface du chauffant, des poches d'air se forment et le stratifié est affaibli. La structure perméable de l'OhmMat Nano élimine ce problème — la résine traverse, l'intégrité mécanique est préservée.
Compatibilité validée
Matériaux et procédés compatibles :
| Catégorie | Matériaux compatibles |
|---|---|
| Procédés de cuisson | RTM, VARTM (infusión vacío), Autoclave, Hand Lay-up, SMC |
| Résines matrices | Epoxi, Fenólica, Acrílica, Uretano, Vinilester |
| Renforts fibreux | Fibra de vidrio, Fibra de carbono, Aramida (Kevlar) |
Données d'essais
| Paramètre | Valeur |
|---|---|
| 0 | Cyclage thermique : >1000 cycles à 60–70°C sans dégradation |
| 1 | Résistance à l'impact : Essai de chute de bille acier à 1,5 m conforme à l'EN 438 |
| 2 | Stabilité de puissance : Variation <4,2 % après cyclage en fatigue |
| 3 | Certification feu : EN 45545-2 HL2/HL3 |

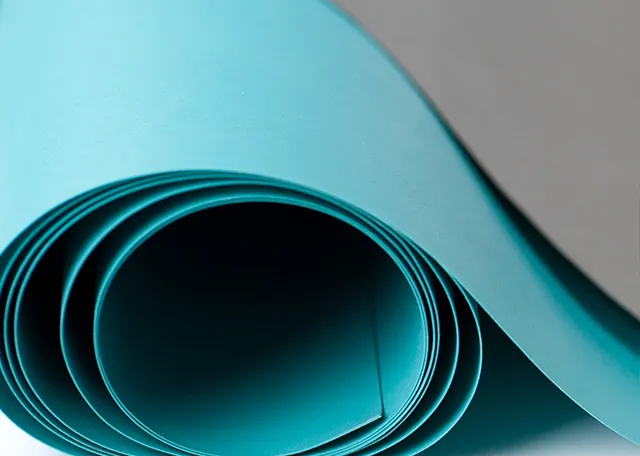

Blindage EMI avec Silicone Conducteur
Un élastomère de silicone chargé de particules de carbone nickelé, le rendant électriquement conducteur. Utilisé pour fabriquer des joints, des feuilles ou des pièces moulées assurant le blindage contre les interférences électromagnétiques (CEM) ou la protection contre les décharges électrostatiques (DES).
Applications Typiques
- Boîtiers électroniques : Joints conducteurs entre surfaces d'assemblage, étanchéité blindée
- Télécommunications : Protection des équipements RF sensibles
- Dispositifs médicaux : Électrodes souples pour électrochirurgie (applications HF)
- Défense : Boîtiers d'équipements durcis CEM
Technologie
Pourquoi une silicone conductrice ? Elle combine les avantages mécaniques du silicone (souplesse, stabilité thermique, résistance chimique, longévité) avec une conductivité électrique ajustable. La résistivité peut être spécifiée selon l'application.
Propriétés techniques
| Propriété | Valeur | Unité |
|---|---|---|
| Résistivité volumique | 0,5 - 4500 | kΩ·cm |
| Résistivité surfacique | 0,5 - 1000 | kΩ/cm |
| Dureté | 60 - 70 | Shore A |
| Masse volumique | 2,0 | g/cm³ |
| Épaisseurs disponibles | 0,12 - 4 | mm |
| Largeur maximale | 580 | mm |
| Température d'utilisation | -60 a +180 | °C |

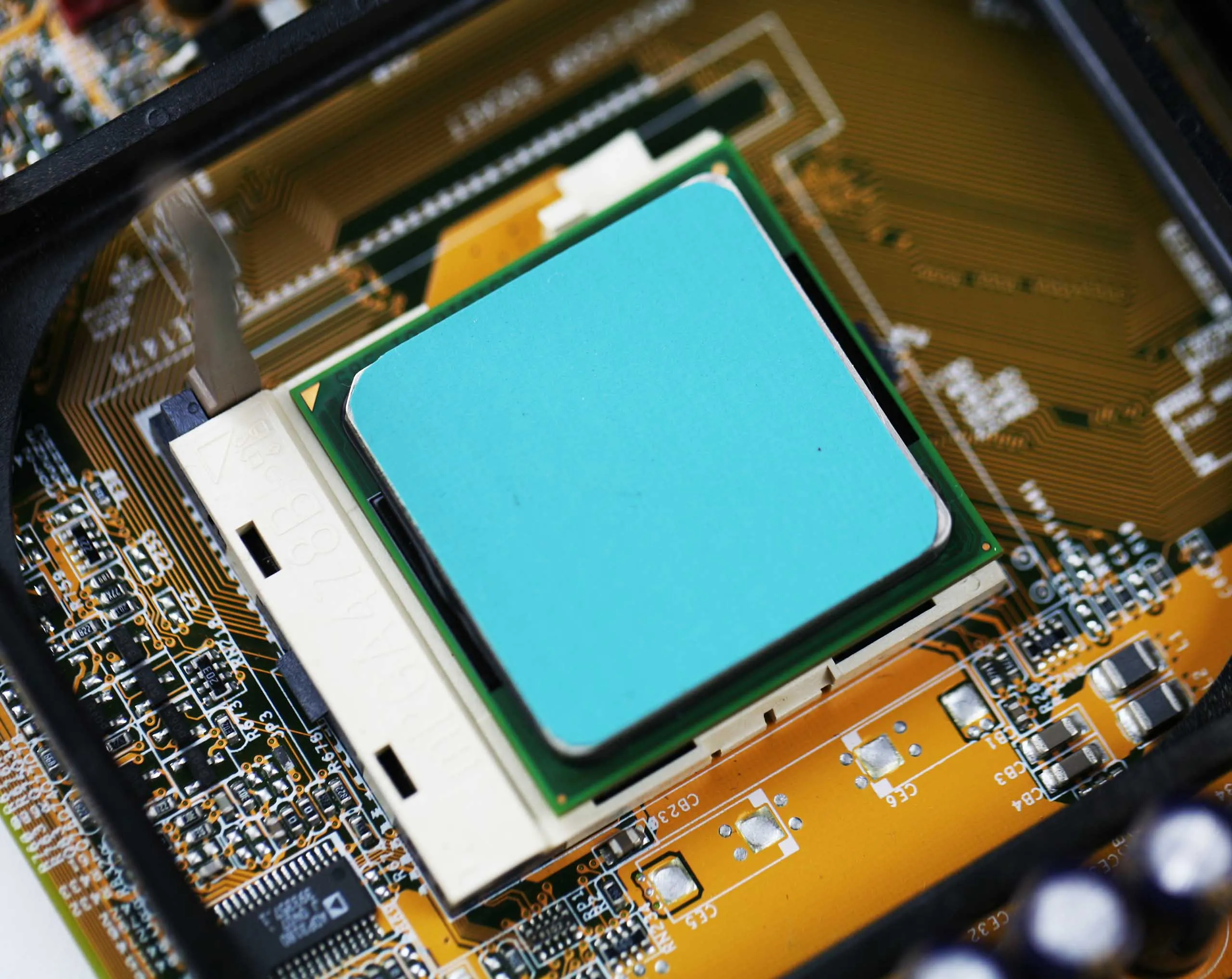

Interface Thermique Haute Performance
Un matériau de remplissage d'interface thermique (Gap Filler / TIM) placé entre un composant générateur de chaleur (semi-conducteur de puissance, matrice LED, processeur) et un dissipateur. Sa fonction est d'éliminer les lames d'air et d'assurer un chemin thermique efficace.
Applications Typiques
- Électronique de puissance : Onduleurs, alimentations à découpage, variateurs
- Éclairage LED : Gestion thermique des luminaires de forte puissance
- Automobile/VE : Gestion thermique des packs batteries, refroidissement de l'électronique de puissance
- Télécommunications : Équipements réseau, systèmes d'antennes 5G, stations de base
Technologie TIM
Pourquoi utiliser un TIM ? L'air est un mauvais conducteur thermique. Même lorsque deux surfaces métalliques semblent en contact, des interstices microscopiques emprisonnent de l'air et créent une résistance thermique. Un TIM comble ces vides et améliore considérablement le transfert de chaleur vers le dissipateur.
Spécifications techniques
| Propriété | Valeur |
|---|---|
| Conductivité thermique | Hasta 3 W/m·K |
| Épaisseurs disponibles | 0,15 mm a 3,0 mm |
| Dureté | 45 - 55 Shore 00 (muy compresible) |
| Température de fonctionnement | -60°C a +200°C |
| Renfort | Fibra de vidrio |
Certifications et conformité normative
Les produits Ohmvo répondent aux exigences des secteurs à haut niveau de sécurité :
- EN 45545-2 HL3 : Ferroviaire feu et fumées — niveau de danger le plus élevé
- EN 50264, EN 50306 : Câbles pour matériel roulant ferroviaire
- EN 438 : Stratifiés haute pression
- ISO 9001:2015 : Système de management de la qualité
Ingénierie sur mesure
Cette fiche technique présente les références standard et les capacités des matériaux. Pour des besoins spécifiques — géométrie particulière, tension hors standard, intégration en moule — contactez directement le département ingénierie d'Ohmvo.
