Optiques injectées LSR, joints, profilés d'étanchéité et tubes transparents en silicone platine à haute transmission lumineuse, résistance aux UV et à l'ozone et étanchéité IP65-IP67. Formulations testées UL94 V-0 et EN 60598. Fabrication sous ISO 9001 en salle blanche ISO 8 avec traçabilité lot à lot.
Les composants en silicone pour éclairage LED fonctionnent en présence de rayonnement UV continu, d'humidité, d'exposition extérieure et de cycles thermiques prolongés, sans jaunir, perdre la transmission lumineuse ni rompre l'étanchéité du luminaire. La sécurité électrique du luminaire est régie par EN 60598 ; le degré de protection (IP65, IP66, IP67) par IEC 60529 ; l'inflammabilité du polymère par UL94 V-0. Chaque formulation est testée avant approbation de série et chaque lot sort avec le CoA du compound et un plan de contrôle dimensionnel.
Catalyse platine sans sous-produits volatils qui dégradent la transmission lumineuse. Versions translucides et transparentes pour optiques injectées LSR, lentilles secondaires et guides de lumière dans luminaires LED. Stabilité de couleur après cycles thermiques et exposition UV prolongée.
IEC 60529 fixe le degré de protection contre la poussière et l'eau. IP65 : étanche à la poussière et aux jets d'eau. IP66 : jets puissants. IP67 : immersion temporaire. Le choix du silicone (compact ou cellulaire Série 15) et la géométrie du joint conditionnent la classification finale après montage.
Séries avec couverture UL94 V-0 testée dans la formulation, exigées dans les luminaires installés dans des secteurs réglementés (public, transport, sanitaire, industriel). Pour les scénarios ferroviaires, EN 45545-2 s'applique également aux séries ignifuges S16 et S33.
Résistance naturelle de VMQ et PVMQ au rayonnement UV continu sans jaunissement, à l'ozone atmosphérique et à l'humidité des intempéries. Apte pour l'éclairage extérieur, les projecteurs industriels, l'éclairage urbain et les luminaires architecturaux exposés aux intempéries.

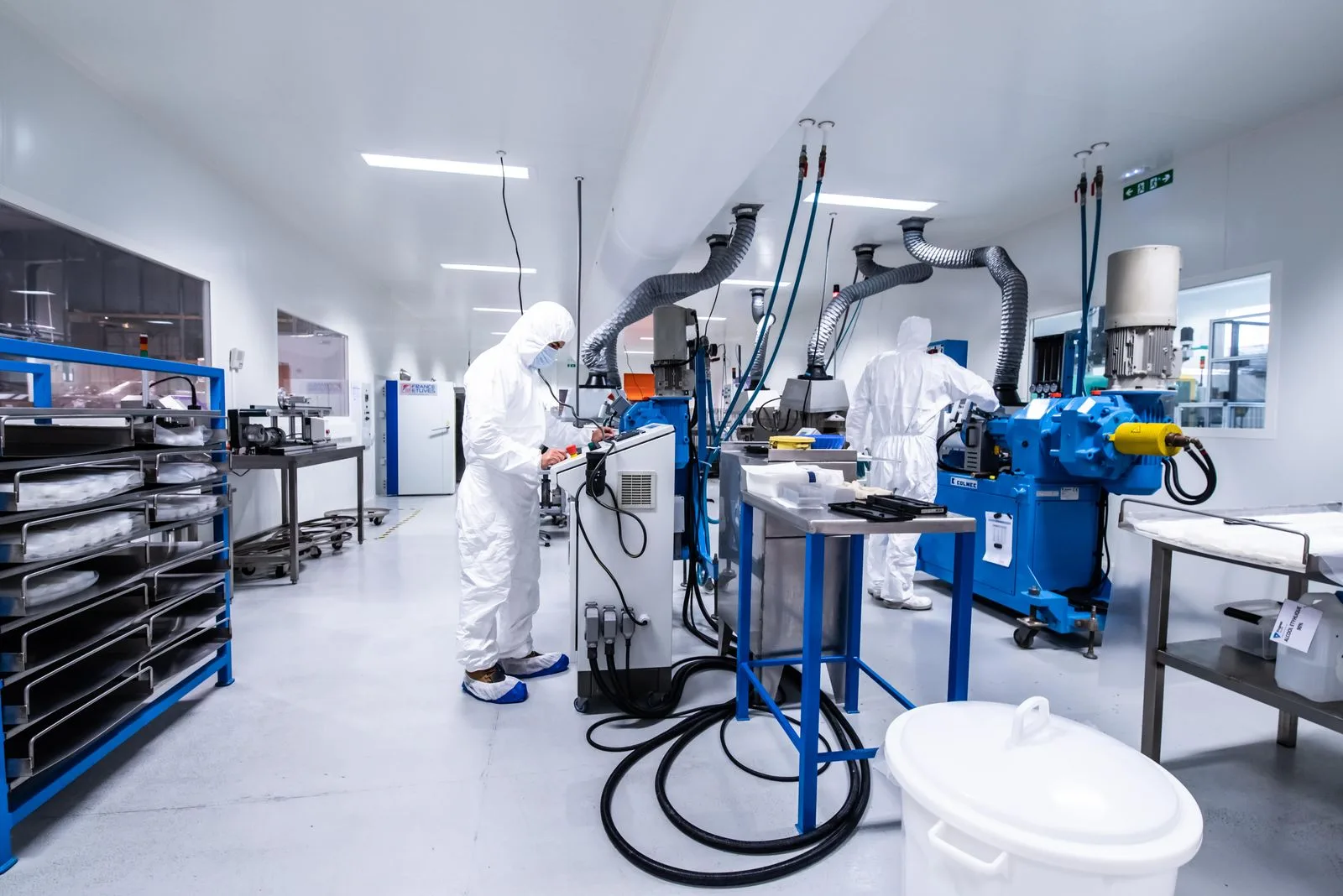

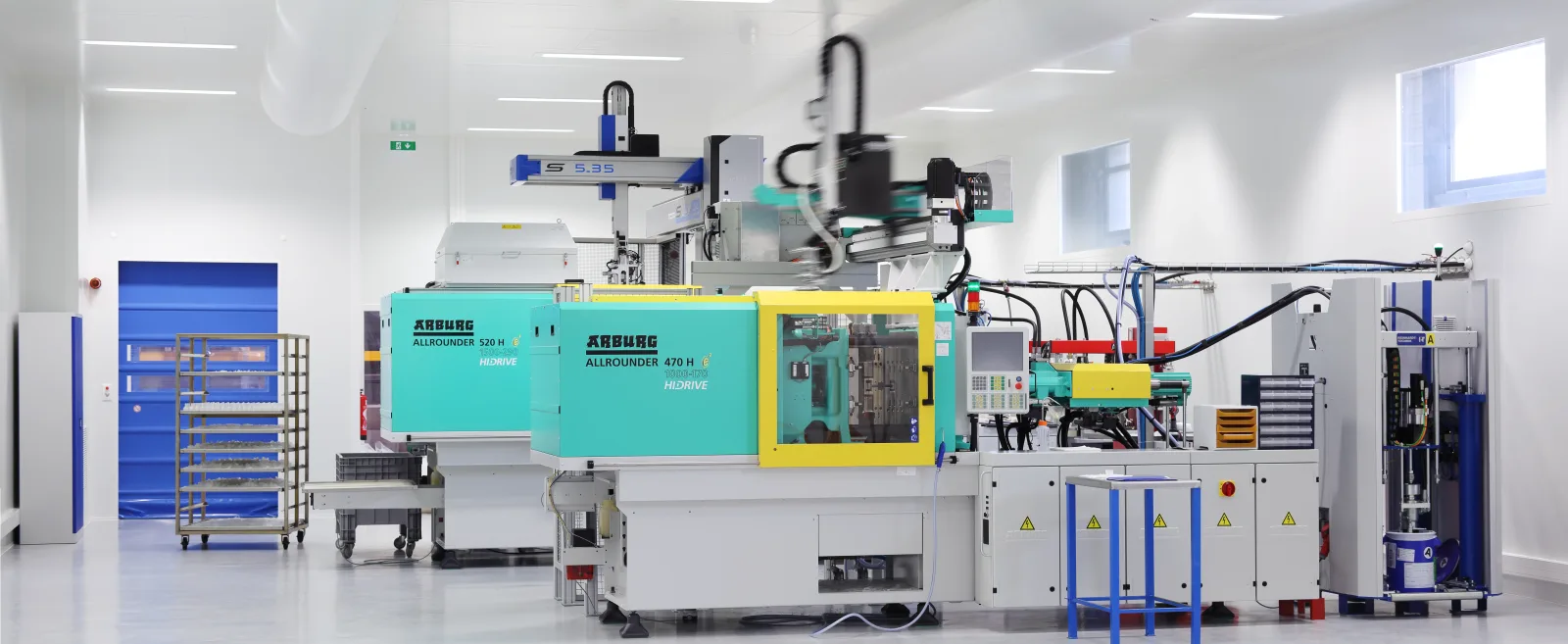

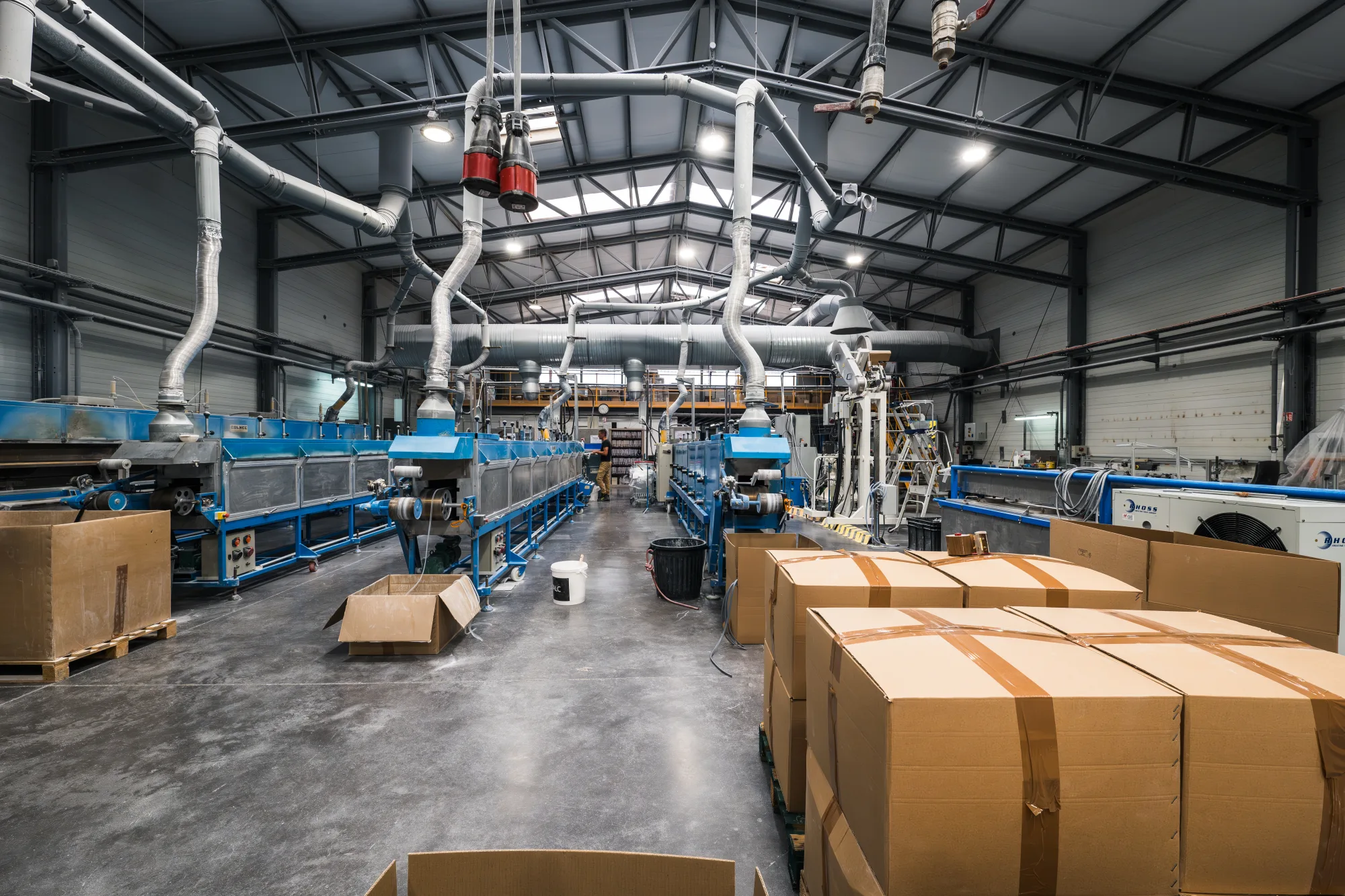

L'usine d'Apt (France, 550 m² ISO 8) opère extrusion et moulage de compounds optiques sous ISO 9001. Top Tech Silicones (Italie, 1 500 m²) concentre l'injection LSR avec six presses dédiées, dont une ligne optique pour optiques secondaires, lentilles et guides de lumière injectés directement sur le corps du luminaire. Chaque lot sort avec le CoA du compound, une fiche mécanique et la référence aux essais UL94 / EN 60598 applicables.
Cadre normatif de sécurité électrique, d'étanchéité, d'inflammabilité et de fabrication pour luminaires LED, projecteurs industriels et systèmes d'éclairage architectural. La validation finale IP65-IP67 incombe au fabricant du luminaire.
| Norme | Domaine d'application |
|---|---|
| EN 60598 | Exigences générales de sécurité des luminaires électriques |
| IEC 60529 | Classification des degrés de protection IP (poussière + eau) · IP65, IP66, IP67 |
| UL94 V-0 | Essai d'inflammabilité verticale des polymères · essai de formulation |
| EN 45545-2 | Comportement au feu pour luminaires installés dans le matériel roulant ferroviaire |
| ISO 9001 | Système de management de la qualité |
| ISO 14644-1 | Classes de salles blanches · salle ISO 8 pour production de composants optiques |
| ISO 3302-1 | Tolérances dimensionnelles des élastomères · E1 (extrusion) / M2 (moulage) |
| NF ISO 37 | Résistance à la traction et allongement à la rupture |
| NF ISO 34-1 | Résistance au déchirement · éprouvette de type C |
| NF ISO 188 | Vieillissement accéléré de l'élastomère par la chaleur |
| REACH (CE 1907/2006) | Enregistrement, évaluation et restriction des substances chimiques |
| RoHS (2015/863) | Limitation des substances dangereuses dans les équipements électriques et électroniques |
Quatre séries du catalogue Progress couvrent les scénarios typiques du secteur : optique transparente à catalyse platine pour lentilles injectées LSR, déchirement mécanique élevé pour joints étanches, ignifugation cellulaire pour luminaires ferroviaires et polyvalence générale pour étanchéité de boîtiers.
VMQ platine · Shore A 20-90 (la gamme la plus large du catalogue platine) · plage −60 / +200 °C (+300 °C transitoire). Versions translucide et transparente pour optiques secondaires, lentilles injectées, guides de lumière et éléments diffuseurs. Sans sous-produits volatils qui dégradent la transmission lumineuse au fil du temps.
VMQ platine · Shore A 40-80 · haut déchirement (33-55 kN/m) · sans sous-produits volatils. Pour joints étanches, étanchéité de boîtiers de projecteurs industriels et luminaires avec manipulation fréquente en maintenance. Résistance mécanique ajoutée sans perdre la pureté platine.
VMQ platine · Shore A 50-65 · plage −60 / +180 °C (+215 °C transitoire). Pour injection LSR directe sur corps de luminaire ou boîtier plastique · optiques secondaires, connecteurs étanches et composants optiques à géométrie complexe. Disponible uniquement en extrusion et LSR.
VMQ cellulaire ignifuge catalysée platine · structure à cellules fermées · classification EN 45545-2 HL1 et HL2. Pour profilés d'étanchéité dans luminaires ferroviaires, projecteurs embarqués et systèmes à double exigence d'étanchéité et de comportement au feu.
Le polymère de base arrive avec le CoA fournisseur et la déclaration technique de transmission lumineuse, indice de réfraction et stabilité aux UV. Chaque banbury attribue un numéro de lot unique qui se maintient depuis la formulation jusqu'à l'emballage · mélange, calandrage, injection LSR ou extrusion, post-cuisson en four acier inoxydable scellé et contrôle dimensionnel ISO 3302-1.
Chaque expédition sort avec un certificat de conformité, la fiche mécanique du compound (traction NF ISO 37, dureté NF ISO 7619-1, déchirement NF ISO 34-1, vieillissement NF ISO 188), la référence aux essais UL94 V-0 applicables, le plan de contrôle dimensionnel E1/M2 et les registres REACH / RoHS. La validation IP65-IP67 de l'ensemble monté est confirmée par le fabricant du luminaire.
Catalogue de référence pour luminaires LED industriels et architecturaux, projecteurs, afficheurs LED, électronique extérieure, éclairage urbain et luminaires embarqués dans le transport. Le choix de série se décide selon l'exigence optique, le degré IP et la norme sectorielle applicable.
| Produit | Application typique dans le secteur | Fiche technique |
|---|---|---|

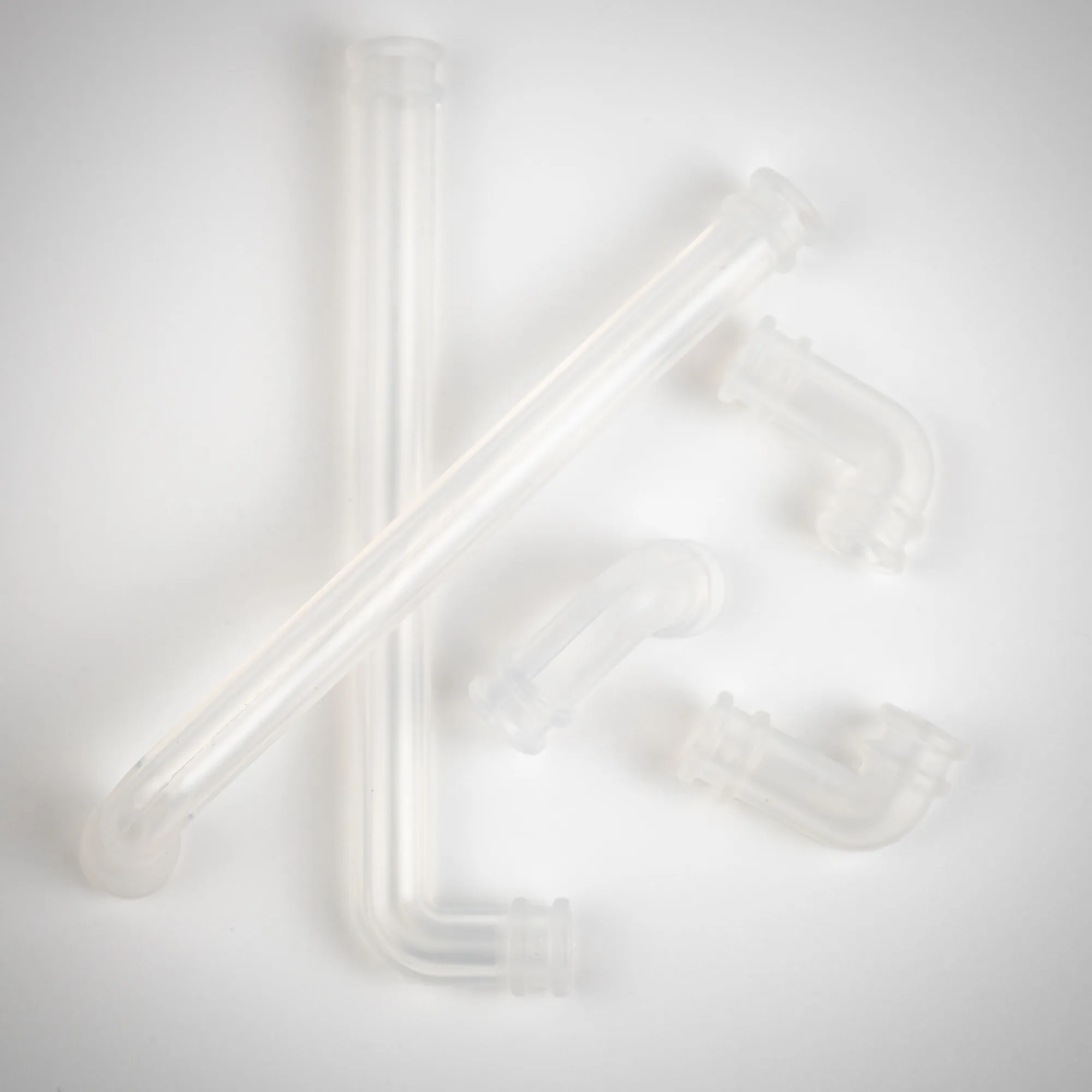

| Optiques injectées LSR | Lentilles secondaires, guides de lumière, optiques diffusantes injectées sur boîtier | Voir la fiche |

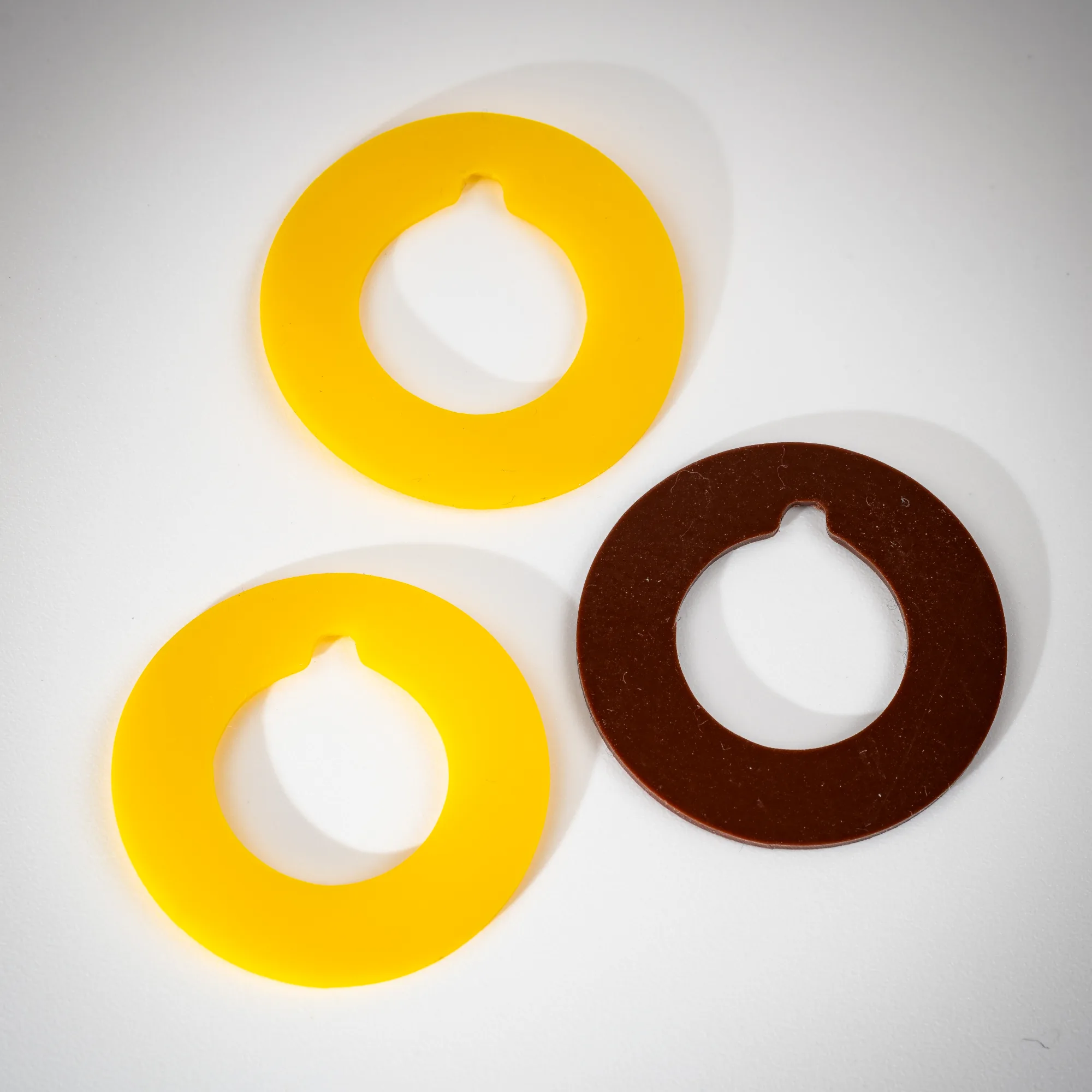

| Joints plats | Étanchéité de luminaires industriels et projecteurs avec classification IP | Voir la fiche |

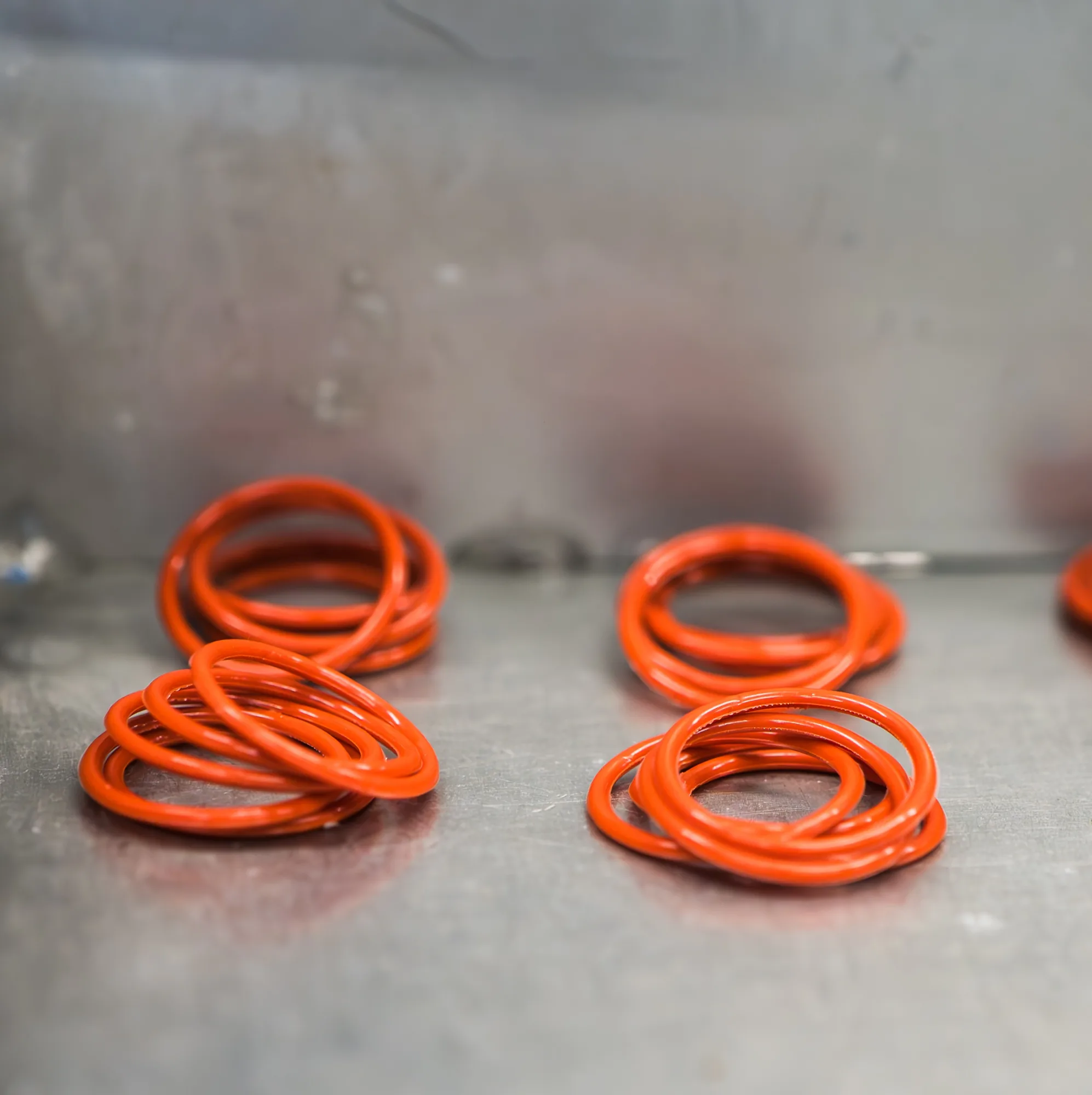

| Joints toriques catalyse platine | Fermetures optiques sur luminaires étanches, projecteurs et boîtiers scellés | Voir la fiche |

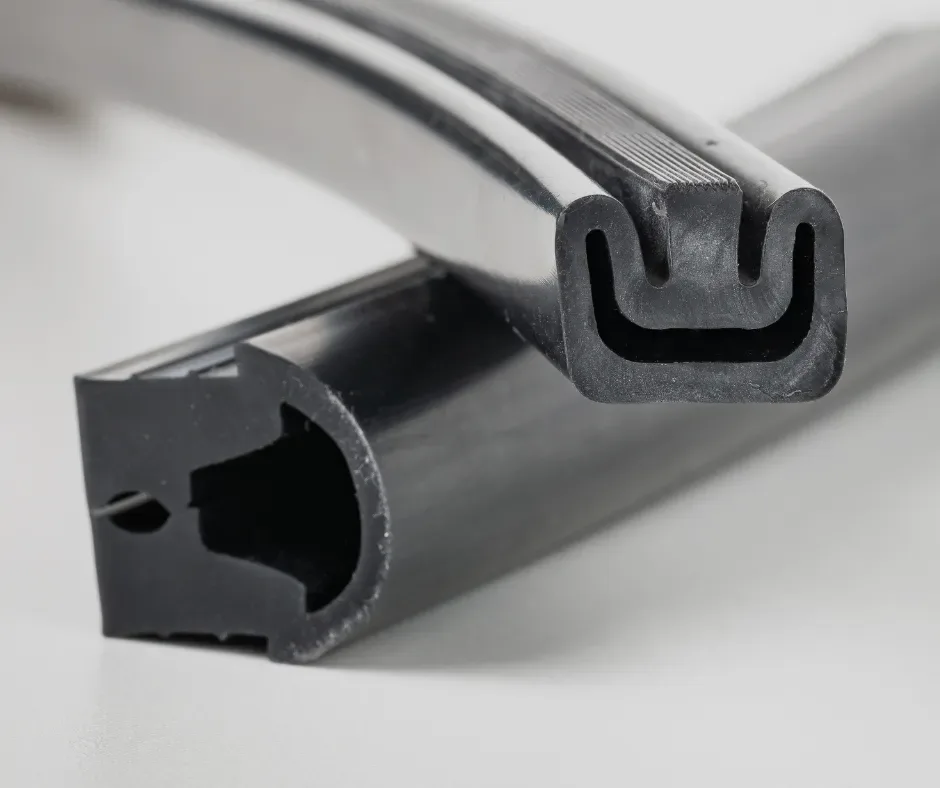

| Profilés sur mesure | Étanchéité de bandes LED architecturales, périmétriques et luminaires décoratifs | Voir la fiche |

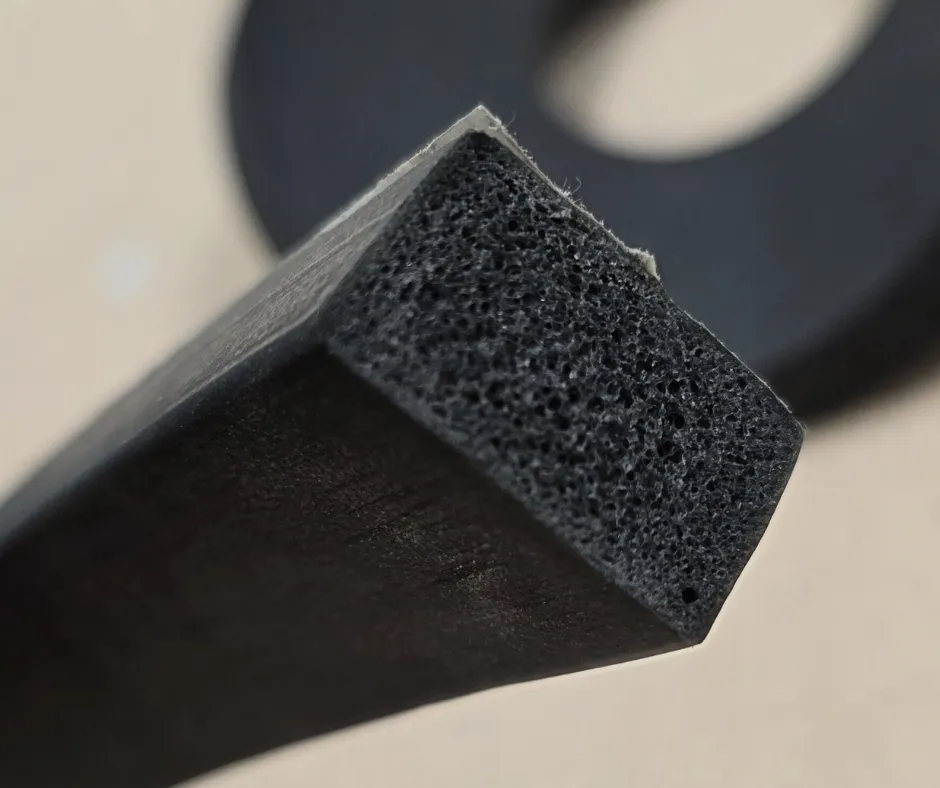

| Profilés cellulaires Série 15 | Étanchéité légère compressive dans luminaires techniques et panneaux LED | Voir la fiche |

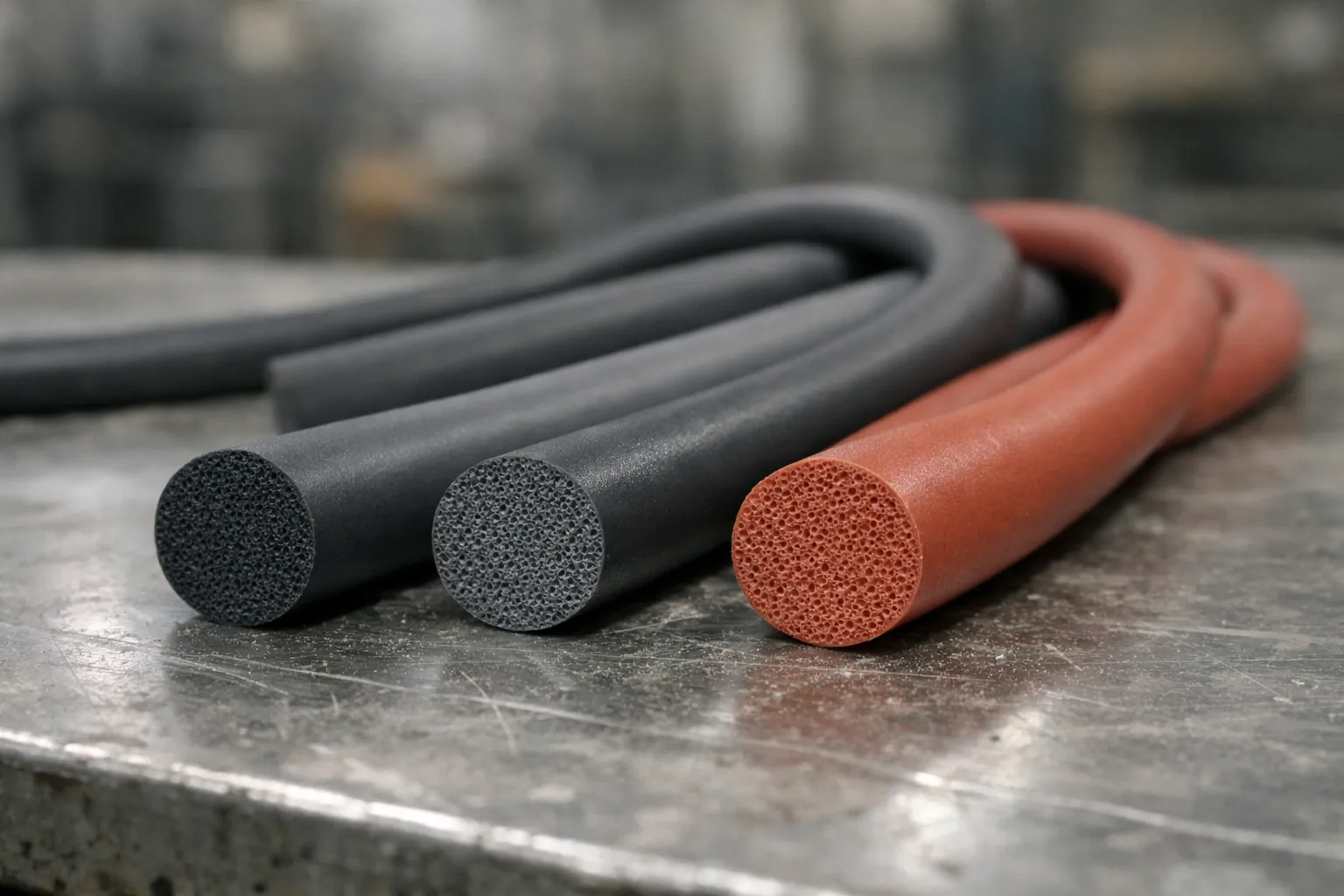

| Cordons cellulaires | Étanchéité continue sur panneaux lumineux et boîtiers d'extérieur | Voir la fiche |

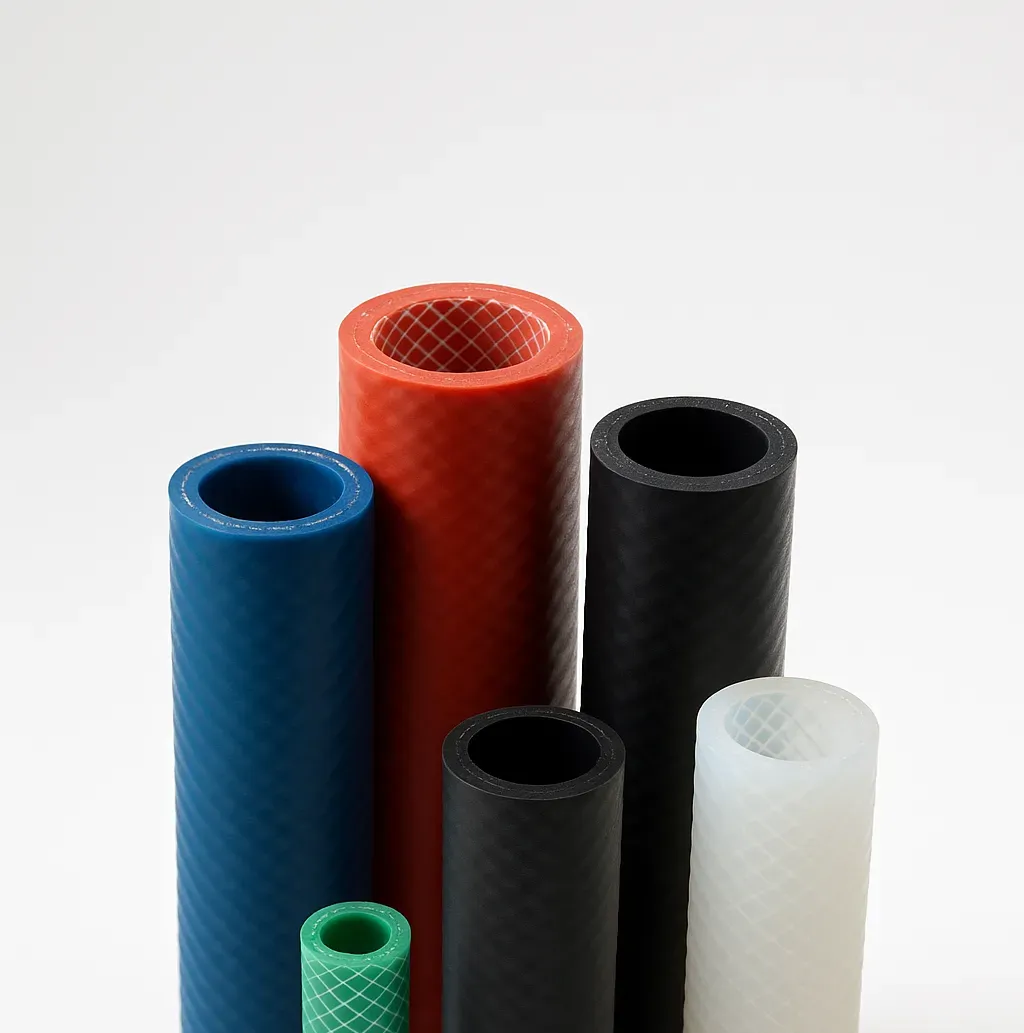

| Tuyaux silicone | Câblage optique, conduits de fibre et protection de lignes LED outdoor | Voir la fiche |

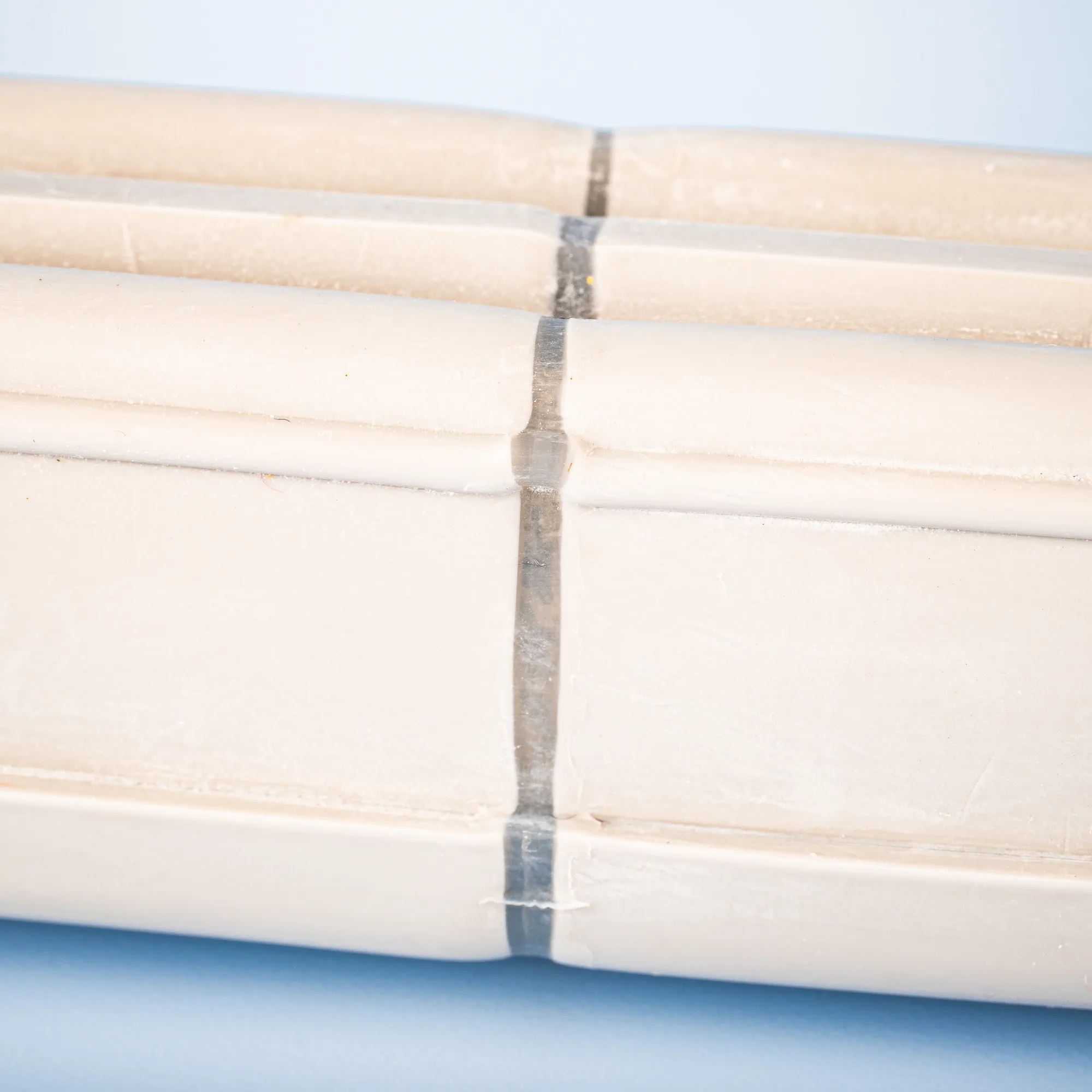

| Joints vulcanisés | Étanchéité de boîtiers de projecteurs industriels et luminaires urbains | Voir la fiche |
Envoyez-nous le type de luminaire (industriel, architectural, urbain, embarqué dans le transport), le degré IP visé (IP65, IP66, IP67), la transmission lumineuse requise, les conditions d'exposition (UV continu, intempéries, température) et la norme applicable (UL94 V-0, EN 60598, EN 45545-2 si ferroviaire). Nous confirmons la série applicable (S12, S10, S30 ou S33), les essais disponibles et le délai d'échantillon. Sans engagement de commande.
